Траверсы и стальные конструкции опор ВЛ 10 кВ

Стальные конструкции железобетонных опор воздушных линий электропередачи по серии 3.407.1-143: траверсы из уголка под штыревые изоляторы, траверсы с подкосами, решётчатые надставки, оголовки и накладки, кронштейны приводов разъединителей, скобы и проводники заземления. Режем уголок и полосу, сверлим отверстия, гнём полосу на листогибе, точим стержни и шпильки с резьбой, свариваем; окрашиваем, если окраску допускает проект линии, горячее цинкование — через подрядчика. Марку стали подбираем по расчётной температуре района. Цену и срок рассчитываем по запросу.

Серия 3.407.1-143 вып. 8 35 поз.

Артикул	Наименование	Цена и срок	Действия
Артикул: Г7	Ригель опоры из полос с отгибом, на болте М20 Г7 Серия 3.407.1-143 вып. 8, две полосы 6×120 длиной 306 мм с отгибом, полосы 6×50 и 6×70 длиной 240 мм с отверстиями Ø22 мм, болт М20×330 и гайка М20; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.74) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ЗП1	Проводник заземления из круга 10 с планками ЗП1 Серия 3.407.1-143 вып. 8, круг 10 по ГОСТ 2590 длиной 1000 мм, две планки из полосы 5×60; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.54) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: КМ1	Кронштейн из уголков 50×5 со шпильками М12 КМ1 Серия 3.407.1-143 вып. 8, уголок 50×50×5 длиной 320 мм, два уголка 50×50×5 длиной 200 мм, две шпильки из круга 12 длиной 100 мм с резьбой М12, гайки М12 и шайбы 12; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.55) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: КМ3	Скоба из полосы 5×50 гнутая на листогибе КМ3 Серия 3.407.1-143 вып. 8, полоса 5×50 по ГОСТ 103, длина развёртки 360 мм, гибка по прямым линиям сгиба; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.56) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: КМ4	Скоба из полосы 5×50 с V-образным гибом КМ4 Серия 3.407.1-143 вып. 8, полоса 5×50 по ГОСТ 103, длина развёртки 390 мм, гиб под 90°; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.57) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ОГ1	Оголовок опоры из уголков с двумя штырями ОГ1 Серия 3.407.1-143 вып. 8, уголок 70×70×5 длиной 300 мм, два уголка 50×50×5 длиной 200 мм, полоса 6×50 длиной 300 мм, круг 10 длиной 300 мм, два штыря Ш-24-С-55 по ОСТ 34-13-931-86; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.26) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ОГ5	Накладка оголовка из полосы со стержнем из круга 20 ОГ5 Серия 3.407.1-143 вып. 8, полоса 5×50 по ГОСТ 103 длиной 215 мм с отгибом, круг 20 по ГОСТ 2590 длиной 270 мм с накаткой по ОСТ 34-13-931-86, общая высота 380 мм; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.28) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ОГ9	Накладка оголовка из уголка 70×5 со стержнем из круга 22 ОГ9 Серия 3.407.1-143 вып. 8, уголок 70×70×5 длиной 280 мм, круг 22 по ГОСТ 2590 длиной 315 мм с накаткой, высота 335 мм; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.32) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

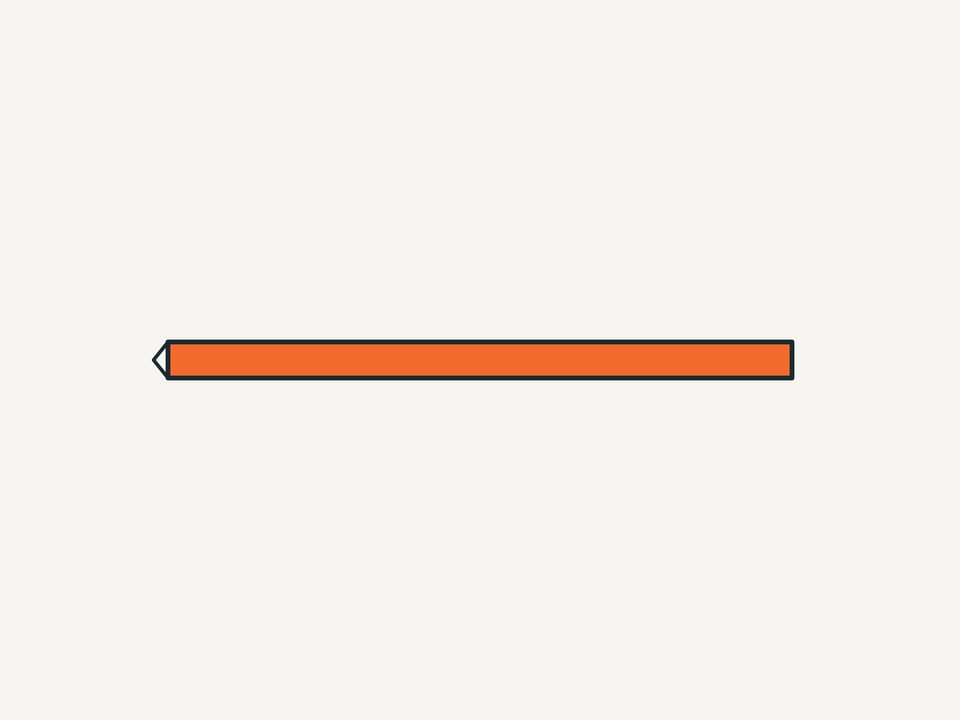

Артикул: ОГ11	Штырь оголовка точёный из круга 20 с резьбой М20 ОГ11 Серия 3.407.1-143 вып. 8, круг 20 по ГОСТ 2590 длиной 235 мм, накатка по ОСТ 34-13-931-86, резьба М20, гайка М20 по ГОСТ 5915, шайба 20 по ГОСТ 6958 (лист 3.407.1-143.8.34) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: РА1	Кронштейн привода разъединителя из уголков 50×5 РА1 Серия 3.407.1-143 вып. 8, уголки 50×50×5 (длины — по листу), шпильки из круга 12 с резьбой М12, болты М12×40 и гайки М12; размер 400 мм уточняется по разъединителю; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.64) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: РА2	Кронштейн привода разъединителя из полос на болте М12 РА2 Серия 3.407.1-143 вып. 8, полоса 5×100 длиной 240 мм, полоса 5×50 длиной 320 мм, четыре планки из полосы 5×50, болт М12×80 и гайка М12; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.65) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: РА4	Кронштейн из полосы 5×40 со стержнем из круга 20 РА4 Серия 3.407.1-143 вып. 8, полоса 5×40 по ГОСТ 103 длиной 550 мм, круг 20 длиной 270 мм с накаткой по ОСТ 34-13-931-86; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.66) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: РА5	Кронштейн из уголка 50×5 со стержнем из круга 20 РА5 Серия 3.407.1-143 вып. 8, уголок 50×50×5 длиной 200 мм, круг 20 длиной 270 мм с накаткой по ОСТ 34-13-931-86; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.67) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ТМ1	Траверса Т-образная из уголка 70×5 со стойкой, два штыря ТМ1 Серия 3.407.1-143 вып. 8, стойка из уголка 70×70×5 высотой 1300 мм, поперечина из уголка 70×70×5 по ГОСТ 8509 длиной 1460 мм, стержень из круга 22 длиной 255 мм с накаткой по ОСТ 34-13-931-86, круг 10, два штыря Ш-20-2-к-30 по ОСТ 34-13-931-86 (допускается приварка Ш-20-2-С); сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ТМ2	Траверса из уголка 70×5 с упорным уголком, три штыря ТМ2 Серия 3.407.1-143 вып. 8, уголок 70×70×5 длиной 1460 мм, уголок 50×50×5 длиной 250 мм по ГОСТ 8509, три отверстия Ø21 мм, три штыря Ш-20-2-к-30; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ТМ3	Траверса Т-образная из уголка 70×5 с оголовком, шесть штырей ТМ3 Серия 3.407.1-143 вып. 8, стойка из уголка 70×70×5 высотой 1300 мм, поперечина из уголка 70×70×5 длиной 1460 мм, верхняя накладка из уголка 70×70×5 длиной 310 мм, круг 10 по ГОСТ 2590, шесть штырей Ш-20-2-к-30, отверстия под штыри Ø21 мм; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.3) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ТМ4	Траверса из уголка 70×5 удлинённая, шесть штырей ТМ4 Серия 3.407.1-143 вып. 8, уголок 70×70×5 длиной 1660 мм, уголок 50×50×5 по ГОСТ 8509, шесть штырей Ш-20-2-к-30, шесть отверстий Ø21 мм; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.4) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ТМ5	Траверса коробчатого сечения из двух уголков 50×5, четыре штыря ТМ5 Серия 3.407.1-143 вып. 8, два уголка 50×50×5 длиной 1300 мм, сваренные в коробку прерывистым швом, уголок 50×50×5 длиной 250 мм, четыре штыря Ш-24-55-С по ОСТ 34-13-931-86; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.5) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ТМ7	Траверса из уголка 90×7 длиной 2110 мм, шесть штырей ТМ7 Серия 3.407.1-143 вып. 8, уголок 90×90×7 по ГОСТ 8509 длиной 2110 мм, шесть отверстий Ø21 и три Ø17 мм, штыри Ш-20-2-к-30 по ОСТ 34-13-931-86 (допускается приварка штырей Ш-20-2-С), болты М16×30 и гайки М16 по два; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.7) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ТМ9	Траверса из уголка 70×5 с упорным уголком, два штыря ТМ9 Серия 3.407.1-143 вып. 8, уголок 70×70×5 длиной 1460 мм, уголок 50×50×5 длиной 250 мм, два штыря Ш-20-2-к-30; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.9) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ТМ9-01	Траверса из уголка 70×5 с приварными стержнями из круга 22 ТМ9-01 Серия 3.407.1-143 вып. 8, уголок 70×70×5 длиной 1460 мм, уголок 50×50×5, два стержня из круга 22 по ГОСТ 2590 длиной 255 мм с накаткой по ОСТ 34-13-931-86 вместо штырей; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.9, вариант -01) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ТМ10	Траверса из уголка 70×5 с упорным уголком, четыре штыря ТМ10 Серия 3.407.1-143 вып. 8, уголок 70×70×5 длиной 1460 мм, четыре отверстия Ø21 мм, уголок 50×50×5, четыре штыря Ш-20-2-к-30; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.10) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ТМ10-01	Траверса из уголка 70×5 с четырьмя стержнями из круга 22 ТМ10-01 Серия 3.407.1-143 вып. 8, уголок 70×70×5 длиной 1460 мм, уголок 50×50×5, четыре стержня из круга 22 длиной 255 мм с накаткой по ОСТ 34-13-931-86; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.10, вариант -01) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ТМ13	Траверса из уголка 100×8 длиной 2100 мм, четыре штыря ТМ13 Серия 3.407.1-143 вып. 8, уголок 100×100×8 по ГОСТ 8509 длиной 2100 мм, уголок 50×50×5, четыре отверстия Ø25 мм, четыре штыря Ш-24-к-30 по ОСТ 34-13-931-86 (допускается приварка Ш-24-С); сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.13) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ТМ24	Траверса Т-образная из уголка 70×5 со стойкой, четыре штыря ТМ24 Серия 3.407.1-143 вып. 8, стойка из уголка 70×70×5 высотой 1300 мм, поперечина из уголка 70×70×5 по ГОСТ 8509 длиной 1460 мм, стержень из круга 22 длиной 255 мм с накаткой по ОСТ 34-13-931-86, круг 10, четыре штыря Ш-20-2-к-30 по ОСТ 34-13-931-86 (допускается приварка Ш-20-2-С); сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ТН10	Траверса из уголка 70×5 с подкосами из полосы, пять штырей ТН10 Серия 3.407.1-143 вып. 8, уголок 70×70×5 по ГОСТ 8509 длиной 2100 мм, подкосы и планка из полосы 5×50 по ГОСТ 103, пять штырей Ш-16-к-25 по ОСТ 34-13-931-86, болты М16×30 и гайки М16; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.52) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ТН11	Траверса из уголка 90×7 с подкосами из полосы, пять штырей ТН11 Серия 3.407.1-143 вып. 8, уголок 90×90×7 по ГОСТ 8509 длиной 2100 мм, подкосы и планка из полосы 5×50 по ГОСТ 103, пять штырей Ш-16-к-25 по ОСТ 34-13-931-86, болты М16×30 и гайки М16; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.52) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ТН12	Траверса из уголка 70×5 длиной 740 мм с одним штырём ТН12 Серия 3.407.1-143 вып. 8, уголок 70×70×5 по ГОСТ 8509 длиной 740 мм, штырь Ш-16-к-25 по ОСТ 34-13-931-86; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.53) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ТН13	Траверса из уголка 70×5 длиной 740 мм с одним штырём, зеркальная ТН13 Серия 3.407.1-143 вып. 8, уголок 70×70×5 по ГОСТ 8509 длиной 740 мм, штырь Ш-16-к-25 по ОСТ 34-13-931-86, исполнение зеркальное ТН12; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.53) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ТС1	Надставка опоры решётчатая из уголков с траверсой и штырями ТС1 Серия 3.407.1-143 вып. 8, стойка из двух уголков 80×80×6 длиной 3350 мм, общая высота 3560 мм, траверса из уголка 70×70×5 длиной 1460 мм, планки из уголков 50×50×5, круг 10, шесть штырей Ш-20-2-к-30; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.23) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ТС2	Надставка опоры из двух уголков 90×7 с планками ТС2 Серия 3.407.1-143 вып. 8, два уголка 90×90×7 по ГОСТ 8509 длиной 1000 мм (зеркальные), две планки из уголка 70×70×5 длиной 320 мм; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.24) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ТС4	Надставка опоры с траверсой ТМ3 на уголковых стойках ТС4 Серия 3.407.1-143 вып. 8, траверса ТМ3 (сборочная единица), два уголка 70×70×5 длиной 690 мм, уголок 50×50×5 длиной 560 мм, круг 10, высота 1330 мм; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.25) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ТС6	Надставка опоры решётчатая из четырёх уголков 50×5 ТС6 Серия 3.407.1-143 вып. 8, четыре уголка 50×50×5 длиной 1410 мм, сечение 215 × 215 мм, планки из уголков 50×50×5 и полосы 5×50, круг 10, болты М16×260 и гайки М16 по четыре; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.71) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: У2	Кронштейн опоры из уголков 80×6 и гнутой полосы с резьбовыми шпильками У2 Серия 3.407.1-143 вып. 8, два уголка 80×80×6, полоса 6×150 с П-образным гибом, косынки из полосы 6×50, шпильки из круга 24 с резьбой М24, болт М24×280 и гайки М24; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.41) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: У5	Кронштейн опоры сварной из полос и уголков с резьбовыми шпильками У5 Серия 3.407.1-143 вып. 8, полосы 6×150 с гибом, полосы 8×80, косынки 6×50, уголки 70×70×5, шпильки из круга 20 с резьбой М20, болт М24×280, гайки М20 и М24; сталь по таблице пояснительной записки в зависимости от расчётной температуры (лист 3.407.1-143.8.43) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

Нет нужного исполнения? Изготовим по вашему чертежу.
