Сварные консоли под одиночный шинный опорный изолятор, в том числе с косынками

Сварные консоли из спаренного равнополочного уголка под одиночный шинный опорный изолятор для закрытых распределительных устройств и цеховых шинных прокладок по серии 5.407-48: длинные консоли с одной или двумя косынками, консоли из лёгкого и усиленного уголка с изолятором сверху или на торце. Режем уголок, вырезаем косынки и крепёжные уголки, свариваем по чертежу серии и окрашиваем по проекту. Вылет и исполнение подбирают по таблице выбора серии и проекту. Цену и срок рассчитываем по запросу.

Серия 5.407-48 31 поз.

Артикул	Наименование	Цена и срок	Действия
Артикул: 5.407-48 л.32 исп.1	Консоль с двумя косынками под один опорный изолятор 6–10 кВ, вылет 1020 мм 5.407-48 л.32 исп.1 Серия 5.407-48, сварная консоль из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 1000 мм с зазором 17 мм, косынка исп. 1 по л. 56 (2 шт.), уголки длиной 140 мм (2 шт.), уголки крепёжные исп. 2 по л. 52 (2 шт.), прокладки из круга 17 по ГОСТ 2590-71 длиной 40 мм (2 шт.); вылет l 1020 мм; изолятор на конце консоли; косынки — из листа по рабочему чертежу серии (л. 56); под изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 32, стр. 36 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.32 исп.2	Консоль с двумя косынками под один опорный изолятор 6–10 кВ, вылет 1120 мм 5.407-48 л.32 исп.2 Серия 5.407-48, сварная консоль из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 1100 мм с зазором 17 мм, косынка исп. 2 по л. 56 (2 шт.), уголки длиной 140 мм (2 шт.), уголки крепёжные исп. 2 по л. 52 (2 шт.), прокладки из круга 17 по ГОСТ 2590-71 длиной 40 мм (2 шт.); вылет l 1120 мм; изолятор на конце консоли; косынки — из листа по рабочему чертежу серии (л. 56); под изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 32, стр. 36 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.32 исп.3	Консоль с двумя косынками под один опорный изолятор 6–10 кВ, вылет 1220 мм 5.407-48 л.32 исп.3 Серия 5.407-48, сварная консоль из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 1200 мм с зазором 17 мм, косынка исп. 3 по л. 56 (2 шт.), уголки длиной 140 мм (2 шт.), уголки крепёжные исп. 2 по л. 52 (2 шт.), прокладки из круга 17 по ГОСТ 2590-71 длиной 40 мм (2 шт.); вылет l 1220 мм; изолятор на конце консоли; косынки — из листа по рабочему чертежу серии (л. 56); под изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 32, стр. 36 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.33 исп.1	Консоль с косынкой под один опорный изолятор 6–10 кВ, вылет 1020 мм 5.407-48 л.33 исп.1 Серия 5.407-48, сварная консоль из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 1000 мм с зазором 17 мм, косынка исп. 1 по л. 57 (1 шт.), уголки длиной 140 мм (2 шт.), уголки крепёжные исп. 2 по л. 52 (2 шт.), прокладки из круга 17 по ГОСТ 2590-71 длиной 40 мм (2 шт.); вылет l 1020 мм; изолятор на конце консоли; косынки — из листа по рабочему чертежу серии (л. 57); под изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 33, стр. 37 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.33 исп.2	Консоль с косынкой под один опорный изолятор 6–10 кВ, вылет 1120 мм 5.407-48 л.33 исп.2 Серия 5.407-48, сварная консоль из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 1100 мм с зазором 17 мм, косынка исп. 2 по л. 57 (1 шт.), уголки длиной 140 мм (2 шт.), уголки крепёжные исп. 2 по л. 52 (2 шт.), прокладки из круга 17 по ГОСТ 2590-71 длиной 40 мм (2 шт.); вылет l 1120 мм; изолятор на конце консоли; косынки — из листа по рабочему чертежу серии (л. 57); под изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 33, стр. 37 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.33 исп.3	Консоль с косынкой под один опорный изолятор 6–10 кВ, вылет 1220 мм 5.407-48 л.33 исп.3 Серия 5.407-48, сварная консоль из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 1200 мм с зазором 17 мм, косынка исп. 3 по л. 57 (1 шт.), уголки длиной 140 мм (2 шт.), уголки крепёжные исп. 2 по л. 52 (2 шт.), прокладки из круга 17 по ГОСТ 2590-71 длиной 40 мм (2 шт.); вылет l 1220 мм; изолятор на конце консоли; косынки — из листа по рабочему чертежу серии (л. 57); под изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 33, стр. 37 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.34 исп.1	Консоль под один опорный изолятор 6–10 кВ из уголка 40×4, вылет 220 мм 5.407-48 л.34 исп.1 Серия 5.407-48, сварная консоль из двух уголков 40×40×4 по ГОСТ 8509-72 длиной 200 мм с зазором 14 мм, уголки длиной 150 мм (2 шт.), уголок крепёжный исп. 1 по л. 52 (1 шт.) и уголок крепёжный по л. 53 (1 шт.), прокладки из круга 14 по ГОСТ 2590-71 длиной 30 мм (2 шт.); вылет l 220 мм, крепёжная часть 200 × 200 мм; изолятор на конце консоли; под изолятор ИО-6-375 (ИО-10-375), изолятор и узел крепления по л. 50 — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 34, стр. 38 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.34 исп.2	Консоль под один опорный изолятор 6–10 кВ из уголка 40×4, вылет 320 мм 5.407-48 л.34 исп.2 Серия 5.407-48, сварная консоль из двух уголков 40×40×4 по ГОСТ 8509-72 длиной 300 мм с зазором 14 мм, уголки длиной 150 мм (2 шт.), уголок крепёжный исп. 1 по л. 52 (1 шт.) и уголок крепёжный по л. 53 (1 шт.), прокладки из круга 14 по ГОСТ 2590-71 длиной 30 мм (2 шт.); вылет l 320 мм, крепёжная часть 200 × 200 мм; изолятор на конце консоли; под изолятор ИО-6-375 (ИО-10-375), изолятор и узел крепления по л. 50 — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 34, стр. 38 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.34 исп.3	Консоль под один опорный изолятор 6–10 кВ из уголка 40×4, вылет 420 мм 5.407-48 л.34 исп.3 Серия 5.407-48, сварная консоль из двух уголков 40×40×4 по ГОСТ 8509-72 длиной 400 мм с зазором 14 мм, уголки длиной 150 мм (2 шт.), уголок крепёжный исп. 1 по л. 52 (1 шт.) и уголок крепёжный по л. 53 (1 шт.), прокладки из круга 14 по ГОСТ 2590-71 длиной 30 мм (2 шт.); вылет l 420 мм, крепёжная часть 200 × 200 мм; изолятор на конце консоли; под изолятор ИО-6-375 (ИО-10-375), изолятор и узел крепления по л. 50 — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 34, стр. 38 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.34 исп.4	Консоль под один опорный изолятор 6–10 кВ из уголка 40×4, вылет 520 мм 5.407-48 л.34 исп.4 Серия 5.407-48, сварная консоль из двух уголков 40×40×4 по ГОСТ 8509-72 длиной 500 мм с зазором 14 мм, уголки длиной 150 мм (2 шт.), уголок крепёжный исп. 1 по л. 52 (1 шт.) и уголок крепёжный по л. 53 (1 шт.), прокладки из круга 14 по ГОСТ 2590-71 длиной 30 мм (2 шт.); вылет l 520 мм, крепёжная часть 200 × 200 мм; изолятор на конце консоли; под изолятор ИО-6-375 (ИО-10-375), изолятор и узел крепления по л. 50 — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 34, стр. 38 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.35 исп.1	Консоль под один опорный изолятор 6–10 кВ из уголка 50×5, вылет 220 мм 5.407-48 л.35 исп.1 Серия 5.407-48, сварная консоль из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 200 мм с зазором 17 мм, уголки длиной 140 мм (2 шт.), уголки крепёжные исп. 2 по л. 52 (2 шт.), прокладки из круга 17 по ГОСТ 2590-71 длиной 40 мм (2 шт.); вылет l 220 мм, крепёжная часть 200 × 200 мм; изолятор на конце консоли; под изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 35, стр. 39 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.35 исп.3	Консоль под один опорный изолятор 6–10 кВ из уголка 50×5, вылет 420 мм 5.407-48 л.35 исп.3 Серия 5.407-48, сварная консоль из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 400 мм с зазором 17 мм, уголки длиной 140 мм (2 шт.), уголки крепёжные исп. 2 по л. 52 (2 шт.), прокладки из круга 17 по ГОСТ 2590-71 длиной 40 мм (2 шт.); вылет l 420 мм, крепёжная часть 200 × 200 мм; изолятор на конце консоли; под изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 35, стр. 39 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.35 исп.4	Консоль под один опорный изолятор 6–10 кВ из уголка 50×5, вылет 520 мм 5.407-48 л.35 исп.4 Серия 5.407-48, сварная консоль из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 500 мм с зазором 17 мм, уголки длиной 140 мм (2 шт.), уголки крепёжные исп. 2 по л. 52 (2 шт.), прокладки из круга 17 по ГОСТ 2590-71 длиной 40 мм (2 шт.); вылет l 520 мм, крепёжная часть 200 × 200 мм; изолятор на конце консоли; под изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 35, стр. 39 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.35 исп.5	Консоль под один опорный изолятор 6–10 кВ из уголка 50×5, вылет 620 мм 5.407-48 л.35 исп.5 Серия 5.407-48, сварная консоль из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 600 мм с зазором 17 мм, уголки длиной 140 мм (2 шт.), уголки крепёжные исп. 2 по л. 52 (2 шт.), прокладки из круга 17 по ГОСТ 2590-71 длиной 40 мм (2 шт.); вылет l 620 мм, крепёжная часть 200 × 200 мм; изолятор на конце консоли; под изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 35, стр. 39 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.35 исп.6	Консоль под один опорный изолятор 6–10 кВ из уголка 50×5, вылет 720 мм 5.407-48 л.35 исп.6 Серия 5.407-48, сварная консоль из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 700 мм с зазором 17 мм, уголки длиной 140 мм (2 шт.), уголки крепёжные исп. 2 по л. 52 (2 шт.), прокладки из круга 17 по ГОСТ 2590-71 длиной 40 мм (2 шт.); вылет l 720 мм, крепёжная часть 200 × 200 мм; изолятор на конце консоли; под изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 35, стр. 39 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.35 исп.7	Консоль под один опорный изолятор 6–10 кВ из уголка 50×5, вылет 820 мм 5.407-48 л.35 исп.7 Серия 5.407-48, сварная консоль из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 800 мм с зазором 17 мм, уголки длиной 140 мм (2 шт.), уголки крепёжные исп. 2 по л. 52 (2 шт.), прокладки из круга 17 по ГОСТ 2590-71 длиной 40 мм (2 шт.); вылет l 820 мм, крепёжная часть 200 × 200 мм; изолятор на конце консоли; под изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 35, стр. 39 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.36 исп.1	Консоль под один опорный изолятор 6–10 кВ с изолятором на торце, из уголка 40×4, вылет 100 мм 5.407-48 л.36 исп.1 Серия 5.407-48, сварная консоль из двух уголков 40×40×4 по ГОСТ 8509-72 длиной 80 мм с зазором 14 мм, уголки длиной 150 мм (2 шт.), уголки крепёжные по л. 52 исп. 1, по л. 53 и по л. 54 (по 1 шт.), прокладка из круга 14 по ГОСТ 2590-71 длиной 30 мм (1 шт.); вылет l 100 мм, крепёжная часть 200 × 200 мм; изолятор крепится на торце консоли по л. 51; под изолятор ИО-6-375 (ИО-10-375), изолятор и узел крепления — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 36, стр. 40 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.36 исп.2	Консоль под один опорный изолятор 6–10 кВ с изолятором на торце, из уголка 40×4, вылет 150 мм 5.407-48 л.36 исп.2 Серия 5.407-48, сварная консоль из двух уголков 40×40×4 по ГОСТ 8509-72 длиной 130 мм с зазором 14 мм, уголки длиной 150 мм (2 шт.), уголки крепёжные по л. 52 исп. 1, по л. 53 и по л. 54 (по 1 шт.), прокладка из круга 14 по ГОСТ 2590-71 длиной 30 мм (1 шт.); вылет l 150 мм, крепёжная часть 200 × 200 мм; изолятор крепится на торце консоли по л. 51; под изолятор ИО-6-375 (ИО-10-375), изолятор и узел крепления — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 36, стр. 40 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.36 исп.3	Консоль под один опорный изолятор 6–10 кВ с изолятором на торце, из уголка 40×4, вылет 200 мм 5.407-48 л.36 исп.3 Серия 5.407-48, сварная консоль из двух уголков 40×40×4 по ГОСТ 8509-72 длиной 180 мм с зазором 14 мм, уголки длиной 150 мм (2 шт.), уголки крепёжные по л. 52 исп. 1, по л. 53 и по л. 54 (по 1 шт.), прокладка из круга 14 по ГОСТ 2590-71 длиной 30 мм (1 шт.); вылет l 200 мм, крепёжная часть 200 × 200 мм; изолятор крепится на торце консоли по л. 51; под изолятор ИО-6-375 (ИО-10-375), изолятор и узел крепления — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 36, стр. 40 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.36 исп.5	Консоль под один опорный изолятор 6–10 кВ с изолятором на торце, из уголка 40×4, вылет 300 мм 5.407-48 л.36 исп.5 Серия 5.407-48, сварная консоль из двух уголков 40×40×4 по ГОСТ 8509-72 длиной 280 мм с зазором 14 мм, уголки длиной 150 мм (2 шт.), уголки крепёжные по л. 52 исп. 1, по л. 53 и по л. 54 (по 1 шт.), прокладка из круга 14 по ГОСТ 2590-71 длиной 30 мм (1 шт.); вылет l 300 мм, крепёжная часть 200 × 200 мм; изолятор крепится на торце консоли по л. 51; под изолятор ИО-6-375 (ИО-10-375), изолятор и узел крепления — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 36, стр. 40 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.36 исп.6	Консоль под один опорный изолятор 6–10 кВ с изолятором на торце, из уголка 40×4, вылет 350 мм 5.407-48 л.36 исп.6 Серия 5.407-48, сварная консоль из двух уголков 40×40×4 по ГОСТ 8509-72 длиной 330 мм с зазором 14 мм, уголки длиной 150 мм (2 шт.), уголки крепёжные по л. 52 исп. 1, по л. 53 и по л. 54 (по 1 шт.), прокладка из круга 14 по ГОСТ 2590-71 длиной 30 мм (1 шт.); вылет l 350 мм, крепёжная часть 200 × 200 мм; изолятор крепится на торце консоли по л. 51; под изолятор ИО-6-375 (ИО-10-375), изолятор и узел крепления — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 36, стр. 40 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.36 исп.7	Консоль под один опорный изолятор 6–10 кВ с изолятором на торце, из уголка 40×4, вылет 400 мм 5.407-48 л.36 исп.7 Серия 5.407-48, сварная консоль из двух уголков 40×40×4 по ГОСТ 8509-72 длиной 380 мм с зазором 14 мм, уголки длиной 150 мм (2 шт.), уголки крепёжные по л. 52 исп. 1, по л. 53 и по л. 54 (по 1 шт.), прокладка из круга 14 по ГОСТ 2590-71 длиной 30 мм (1 шт.); вылет l 400 мм, крепёжная часть 200 × 200 мм; изолятор крепится на торце консоли по л. 51; под изолятор ИО-6-375 (ИО-10-375), изолятор и узел крепления — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 36, стр. 40 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.36 исп.8	Консоль под один опорный изолятор 6–10 кВ с изолятором на торце, из уголка 40×4, вылет 450 мм 5.407-48 л.36 исп.8 Серия 5.407-48, сварная консоль из двух уголков 40×40×4 по ГОСТ 8509-72 длиной 430 мм с зазором 14 мм, уголки длиной 150 мм (2 шт.), уголки крепёжные по л. 52 исп. 1, по л. 53 и по л. 54 (по 1 шт.), прокладка из круга 14 по ГОСТ 2590-71 длиной 30 мм (1 шт.); вылет l 450 мм, крепёжная часть 200 × 200 мм; изолятор крепится на торце консоли по л. 51; под изолятор ИО-6-375 (ИО-10-375), изолятор и узел крепления — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 36, стр. 40 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.36 исп.9	Консоль под один опорный изолятор 6–10 кВ с изолятором на торце, из уголка 40×4, вылет 500 мм 5.407-48 л.36 исп.9 Серия 5.407-48, сварная консоль из двух уголков 40×40×4 по ГОСТ 8509-72 длиной 480 мм с зазором 14 мм, уголки длиной 150 мм (2 шт.), уголки крепёжные по л. 52 исп. 1, по л. 53 и по л. 54 (по 1 шт.), прокладка из круга 14 по ГОСТ 2590-71 длиной 30 мм (1 шт.); вылет l 500 мм, крепёжная часть 200 × 200 мм; изолятор крепится на торце консоли по л. 51; под изолятор ИО-6-375 (ИО-10-375), изолятор и узел крепления — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 36, стр. 40 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.37 исп.1	Консоль под один опорный изолятор 6–10 кВ с изолятором на торце, из уголка 50×5, вылет 110 мм 5.407-48 л.37 исп.1 Серия 5.407-48, сварная консоль из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 90 мм с зазором 17 мм, уголки длиной 140 мм (2 шт.), уголки крепёжные исп. 2 по л. 52 (2 шт.) и уголок крепёжный по л. 54 (1 шт.), прокладка из круга 17 по ГОСТ 2590-71 длиной 40 мм (1 шт.); вылет l 110 мм, крепёжная часть 200 × 200 мм; изолятор крепится на торце консоли по л. 51; под изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 37, стр. 41 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.37 исп.2	Консоль под один опорный изолятор 6–10 кВ с изолятором на торце, из уголка 50×5, вылет 200 мм 5.407-48 л.37 исп.2 Серия 5.407-48, сварная консоль из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 180 мм с зазором 17 мм, уголки длиной 140 мм (2 шт.), уголки крепёжные исп. 2 по л. 52 (2 шт.) и уголок крепёжный по л. 54 (1 шт.), прокладка из круга 17 по ГОСТ 2590-71 длиной 40 мм (1 шт.); вылет l 200 мм, крепёжная часть 200 × 200 мм; изолятор крепится на торце консоли по л. 51; под изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 37, стр. 41 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.37 исп.3	Консоль под один опорный изолятор 6–10 кВ с изолятором на торце, из уголка 50×5, вылет 300 мм 5.407-48 л.37 исп.3 Серия 5.407-48, сварная консоль из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 280 мм с зазором 17 мм, уголки длиной 140 мм (2 шт.), уголки крепёжные исп. 2 по л. 52 (2 шт.) и уголок крепёжный по л. 54 (1 шт.), прокладка из круга 17 по ГОСТ 2590-71 длиной 40 мм (1 шт.); вылет l 300 мм, крепёжная часть 200 × 200 мм; изолятор крепится на торце консоли по л. 51; под изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 37, стр. 41 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.37 исп.4	Консоль под один опорный изолятор 6–10 кВ с изолятором на торце, из уголка 50×5, вылет 400 мм 5.407-48 л.37 исп.4 Серия 5.407-48, сварная консоль из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 380 мм с зазором 17 мм, уголки длиной 140 мм (2 шт.), уголки крепёжные исп. 2 по л. 52 (2 шт.) и уголок крепёжный по л. 54 (1 шт.), прокладка из круга 17 по ГОСТ 2590-71 длиной 40 мм (1 шт.); вылет l 400 мм, крепёжная часть 200 × 200 мм; изолятор крепится на торце консоли по л. 51; под изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 37, стр. 41 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.37 исп.5	Консоль под один опорный изолятор 6–10 кВ с изолятором на торце, из уголка 50×5, вылет 500 мм 5.407-48 л.37 исп.5 Серия 5.407-48, сварная консоль из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 480 мм с зазором 17 мм, уголки длиной 140 мм (2 шт.), уголки крепёжные исп. 2 по л. 52 (2 шт.) и уголок крепёжный по л. 54 (1 шт.), прокладка из круга 17 по ГОСТ 2590-71 длиной 40 мм (1 шт.); вылет l 500 мм, крепёжная часть 200 × 200 мм; изолятор крепится на торце консоли по л. 51; под изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 37, стр. 41 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.37 исп.6	Консоль под один опорный изолятор 6–10 кВ с изолятором на торце, из уголка 50×5, вылет 600 мм 5.407-48 л.37 исп.6 Серия 5.407-48, сварная консоль из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 580 мм с зазором 17 мм, уголки длиной 140 мм (2 шт.), уголки крепёжные исп. 2 по л. 52 (2 шт.) и уголок крепёжный по л. 54 (1 шт.), прокладка из круга 17 по ГОСТ 2590-71 длиной 40 мм (1 шт.); вылет l 600 мм, крепёжная часть 200 × 200 мм; изолятор крепится на торце консоли по л. 51; под изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 37, стр. 41 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

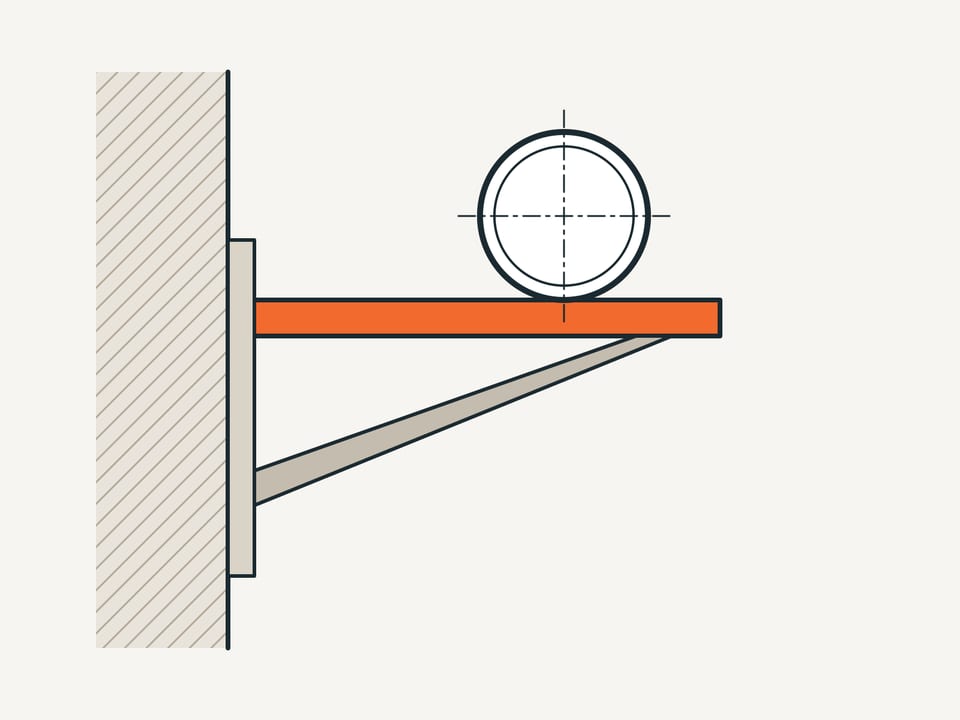

Артикул: 5.407-48 л.37 исп.7	Консоль под один опорный изолятор 6–10 кВ с изолятором на торце, из уголка 50×5, вылет 700 мм 5.407-48 л.37 исп.7 Серия 5.407-48, сварная консоль из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 680 мм с зазором 17 мм, уголки длиной 140 мм (2 шт.), уголки крепёжные исп. 2 по л. 52 (2 шт.) и уголок крепёжный по л. 54 (1 шт.), прокладка из круга 17 по ГОСТ 2590-71 длиной 40 мм (1 шт.); вылет l 700 мм, крепёжная часть 200 × 200 мм; изолятор крепится на торце консоли по л. 51; под изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления — покупные / по проекту; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 37, стр. 41 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

Нет нужного исполнения? Изготовим по вашему чертежу.
