Металлоконструкции кабельных эстакад

Стальные конструкции проходных и непроходных кабельных эстакад промышленных площадок по серии 3.016.2-12: решётчатые колонны с траверсами и опорными рамками, колонны из уголков, стойки из гнутых профилей, фермы из уголков однопролётные и двухъярусные, блоки пролётного строения и пальцы. Режем, свариваем, сверлим и окрашиваем под заказ по чертежам КМ серии, чертежи КМД разрабатываем сами. Марку и сечения подбирает проектировщик эстакады по нагрузкам. Цену и срок рассчитываем по запросу.

Серия 3.016.2-12 вып. 1 58 поз.

Артикул	Наименование	Цена и срок	Действия
Артикул: БЛ1	Блок пролётного строения кабельной эстакады из гнутых замкнутых профилей БЛ1 Серия 3.016.2-12 вып. 1, длина 6000 мм, A 400 мм, B 500 мм; профиль гнутый квадратный 120×5 (лист 3.016.2-12.1-22) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: БЛ2	Блок пролётного строения кабельной эстакады из гнутых замкнутых профилей БЛ2 Серия 3.016.2-12 вып. 1, длина 6000 мм, A 400 мм, B 700 мм; профиль гнутый квадратный 120×5 (лист 3.016.2-12.1-22) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

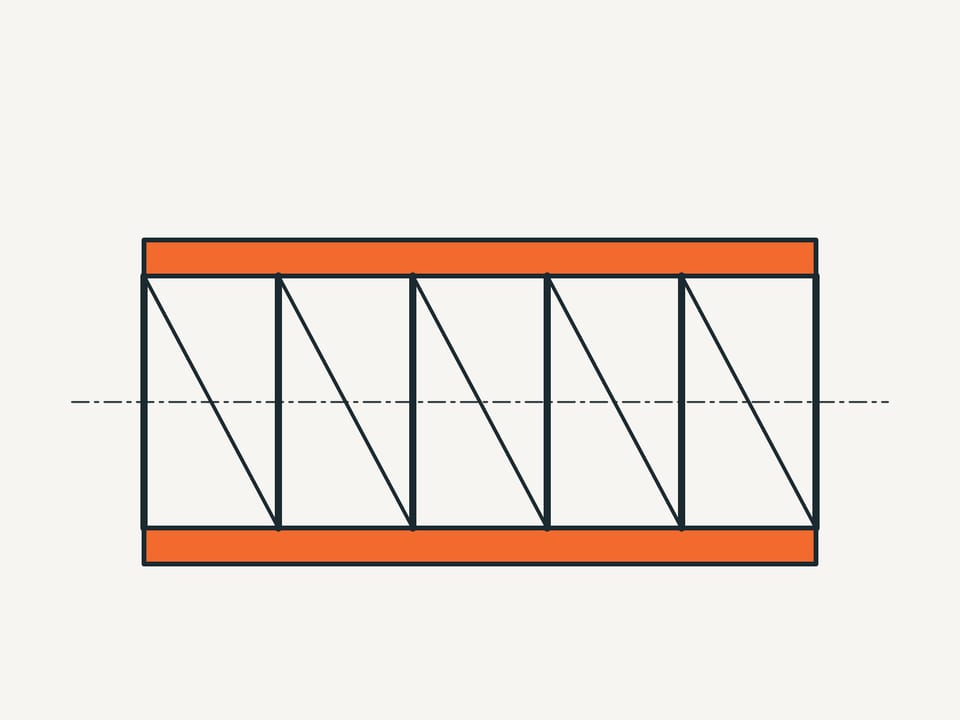

Артикул: БЛ3	Блок пролётного строения кабельной эстакады из гнутых замкнутых профилей БЛ3 Серия 3.016.2-12 вып. 1, длина 6000 мм, A 400 мм, B 900 мм; профиль гнутый квадратный 120×5 (лист 3.016.2-12.1-22) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: БЛ4	Блок пролётного строения кабельной эстакады из гнутых замкнутых профилей БЛ4 Серия 3.016.2-12 вып. 1, длина 6000 мм, A 550 мм, B 1000 мм; профиль гнутый квадратный 120×5 (лист 3.016.2-12.1-22) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: БЛ5	Блок пролётного строения кабельной эстакады из гнутых замкнутых профилей БЛ5 Серия 3.016.2-12 вып. 1, длина 6000 мм, A 400 мм, B 700 мм, C 750 мм; профиль гнутый квадратный 140×5 (лист 3.016.2-12.1-22) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: БЛ6	Блок пролётного строения кабельной эстакады из гнутых замкнутых профилей БЛ6 Серия 3.016.2-12 вып. 1, длина 6000 мм, A 400 мм, B 950 мм, C 1000 мм; профиль гнутый квадратный 140×5 (лист 3.016.2-12.1-22) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: БЛ7	Блок пролётного строения кабельной эстакады из гнутых замкнутых профилей БЛ7 Серия 3.016.2-12 вып. 1, длина 6000 мм, A 550 мм, B 800 мм, C 1000 мм; профиль гнутый квадратный 140×5 (лист 3.016.2-12.1-22) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К1	Колонна кабельной эстакады решётчатая с траверсой К1 Серия 3.016.2-12 вып. 1, высота h 2300 мм, размер B 1200 мм; ветви и траверса — по таблице сечений (лист 3.016.2-12.1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К2	Колонна кабельной эстакады решётчатая с траверсой К2 Серия 3.016.2-12 вып. 1, высота h 4800 мм, размер B 1200 мм; ветви и траверса — по таблице сечений (лист 3.016.2-12.1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К3	Колонна кабельной эстакады решётчатая с траверсой К3 Серия 3.016.2-12 вып. 1, высота h 2300 мм, размер B 1200 мм; ветви и траверса — по таблице сечений (лист 3.016.2-12.1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

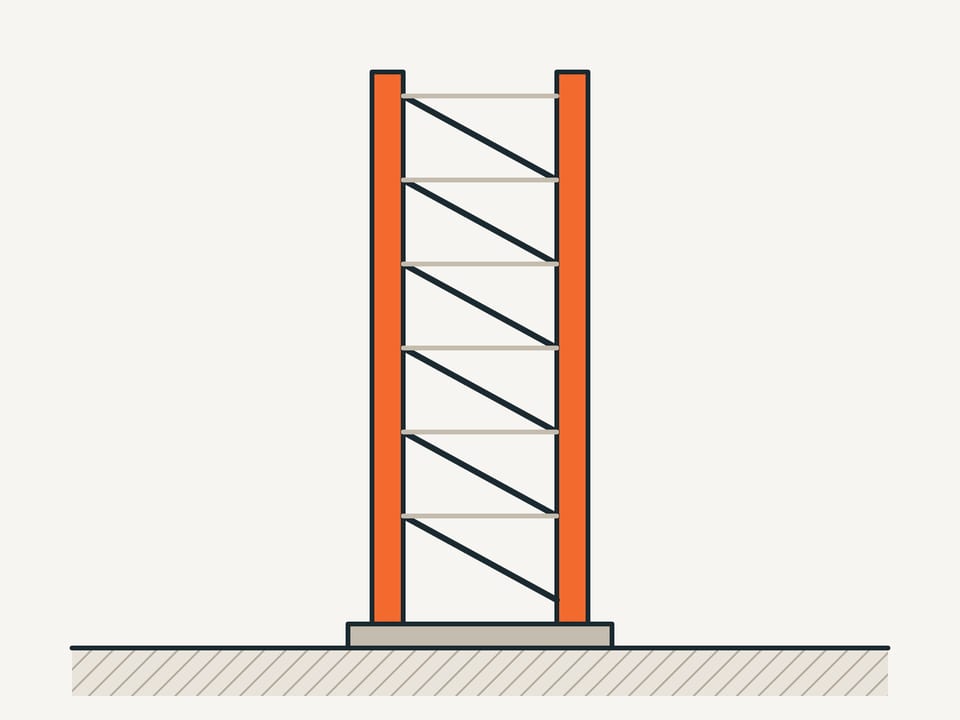

Артикул: К4	Колонна кабельной эстакады решётчатая с траверсой К4 Серия 3.016.2-12 вып. 1, высота h 4800 мм, размер B 1200 мм; ветви и траверса — по таблице сечений (лист 3.016.2-12.1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К5	Колонна кабельной эстакады решётчатая с траверсой К5 Серия 3.016.2-12 вып. 1, высота h 2300 мм, размер B 4000 мм; ветви и траверса — по таблице сечений (лист 3.016.2-12.1-3) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К6	Колонна кабельной эстакады решётчатая с траверсой К6 Серия 3.016.2-12 вып. 1, высота h 4800 мм, размер B 4000 мм; ветви и траверса — по таблице сечений (лист 3.016.2-12.1-3) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К7	Колонна проходной кабельной эстакады решётчатая с опорной рамкой К7 Серия 3.016.2-12 вып. 1, высота h 4920 мм, размер B 2000 мм; рамка над колонной по схеме листа 3.016.2-12.1-4 — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К8	Колонна проходной кабельной эстакады решётчатая с опорной рамкой К8 Серия 3.016.2-12 вып. 1, высота h 4920 мм, размер B 2000 мм; рамка над колонной по схеме листа 3.016.2-12.1-4 — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К9	Колонна проходной кабельной эстакады решётчатая с опорной рамкой К9 Серия 3.016.2-12 вып. 1, высота h 5050 мм, размер B 4000 мм; рамка над колонной по схеме листа 3.016.2-12.1-5 — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К10	Колонна проходной кабельной эстакады решётчатая с опорной рамкой К10 Серия 3.016.2-12 вып. 1, высота h 4920 мм, размер B 2000 мм; рамка над колонной по схеме листа 3.016.2-12.1-6 — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К11	Колонна проходной кабельной эстакады решётчатая с опорной рамкой К11 Серия 3.016.2-12 вып. 1, высота h 4920 мм, размер B 2000 мм; рамка над колонной по схеме листа 3.016.2-12.1-6 — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К12	Колонна проходной кабельной эстакады решётчатая с опорной рамкой К12 Серия 3.016.2-12 вып. 1, высота h 5050 мм, размер B 4000 мм; рамка над колонной по схеме листа 3.016.2-12.1-7 — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К13	Колонна проходной кабельной эстакады решётчатая с опорной рамкой К13 Серия 3.016.2-12 вып. 1, высота h 5050 мм, размер B 4000 мм; рамка над колонной по схеме листа 3.016.2-12.1-7 — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К14	Колонна проходной кабельной эстакады решётчатая с опорной рамкой К14 Серия 3.016.2-12 вып. 1, высота h 5050 мм, размер B 4000 мм; рамка над колонной по схеме листа 3.016.2-12.1-7 — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К15	Колонна проходной кабельной эстакады решётчатая с опорной рамкой К15 Серия 3.016.2-12 вып. 1, высота h 5050 мм, размер B 4000 мм; рамка над колонной по схеме листа 3.016.2-12.1-7 — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К16	Колонна проходной кабельной эстакады решётчатая с опорной рамкой К16 Серия 3.016.2-12 вып. 1, высота h 4920 мм, размер B 6000 мм; рамка над колонной по схеме листа 3.016.2-12.1-8 — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К17	Колонна проходной кабельной эстакады решётчатая с опорной рамкой К17 Серия 3.016.2-12 вып. 1, высота h 4920 мм, размер B 6000 мм; рамка над колонной по схеме листа 3.016.2-12.1-8 — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К18	Колонна проходной кабельной эстакады решётчатая с опорной рамкой К18 Серия 3.016.2-12 вып. 1, высота h 5000 мм, размер B 2000 мм; рамка над колонной по схеме листа 3.016.2-12.1-9 — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К19	Колонна проходной кабельной эстакады решётчатая с опорной рамкой К19 Серия 3.016.2-12 вып. 1, высота h 5000 мм, размер B 2000 мм; рамка над колонной по схеме листа 3.016.2-12.1-9 — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К20	Колонна кабельной эстакады решётчатая из уголков квадратного сечения К20 Серия 3.016.2-12 вып. 1, высота h 3170 мм, сечение 400×400 мм; пояса из уголков, решётка из круга 16 (лист 3.016.2-12.1-10) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К21	Колонна кабельной эстакады решётчатая из уголков квадратного сечения К21 Серия 3.016.2-12 вып. 1, высота h 3420 мм, сечение 400×400 мм; пояса из уголков, решётка из круга 16 (лист 3.016.2-12.1-10) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К22	Колонна кабельной эстакады решётчатая из уголков квадратного сечения К22 Серия 3.016.2-12 вып. 1, высота h 3880 мм, сечение 400×400 мм; пояса из уголков, решётка из круга 16 (лист 3.016.2-12.1-10) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К23	Колонна кабельной эстакады решётчатая из уголков квадратного сечения К23 Серия 3.016.2-12 вып. 1, высота h 5670 мм, сечение 500×500 мм; пояса из уголков, решётка из круга 16 (лист 3.016.2-12.1-10) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К24	Колонна кабельной эстакады решётчатая из уголков квадратного сечения К24 Серия 3.016.2-12 вып. 1, высота h 5920 мм, сечение 500×500 мм; пояса из уголков, решётка из круга 16 (лист 3.016.2-12.1-10) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К25	Колонна кабельной эстакады решётчатая из уголков квадратного сечения К25 Серия 3.016.2-12 вып. 1, высота h 6380 мм, сечение 500×500 мм; пояса из уголков, решётка из круга 16 (лист 3.016.2-12.1-10) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К26	Колонна кабельной эстакады решётчатая из уголков с подкосами К26 Серия 3.016.2-12 вып. 1, высота h 3300 мм, сечение 400×400 мм (лист 3.016.2-12.1-11) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К27	Колонна кабельной эстакады решётчатая из уголков с подкосами К27 Серия 3.016.2-12 вып. 1, высота h 3550 мм, сечение 400×400 мм (лист 3.016.2-12.1-11) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К28	Колонна кабельной эстакады решётчатая из уголков с подкосами К28 Серия 3.016.2-12 вып. 1, высота h 4050 мм, сечение 400×400 мм (лист 3.016.2-12.1-11) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К29	Колонна кабельной эстакады решётчатая из уголков с подкосами К29 Серия 3.016.2-12 вып. 1, высота h 5800 мм, сечение 500×500 мм (лист 3.016.2-12.1-11) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К30	Колонна кабельной эстакады решётчатая из уголков с подкосами К30 Серия 3.016.2-12 вып. 1, высота h 6050 мм, сечение 500×500 мм (лист 3.016.2-12.1-11) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К31	Колонна кабельной эстакады решётчатая из уголков с подкосами К31 Серия 3.016.2-12 вып. 1, высота h 6550 мм, сечение 500×500 мм (лист 3.016.2-12.1-11) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К32	Стойка кабельной эстакады из гнутого замкнутого профиля с консолями К32 Серия 3.016.2-12 вып. 1, высота h 1700 мм; стойка и консоли из гнутых профилей (лист 3.016.2-12.1-12) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К33	Стойка кабельной эстакады из гнутого замкнутого профиля с консолями К33 Серия 3.016.2-12 вып. 1, высота h 1950 мм; стойка и консоли из гнутых профилей (лист 3.016.2-12.1-12) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К34	Стойка кабельной эстакады из гнутого замкнутого профиля с консолями К34 Серия 3.016.2-12 вып. 1, высота h 2450 мм; стойка и консоли из гнутых профилей (лист 3.016.2-12.1-12) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К35	Стойка кабельной эстакады из гнутого замкнутого профиля с консолями К35 Серия 3.016.2-12 вып. 1, высота h 2700 мм; стойка и консоли из гнутых профилей (лист 3.016.2-12.1-12) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К36	Стойка кабельной эстакады из гнутого замкнутого профиля с консолями К36 Серия 3.016.2-12 вып. 1, высота h 2950 мм; стойка и консоли из гнутых профилей (лист 3.016.2-12.1-12) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: К37	Стойка кабельной эстакады из гнутого замкнутого профиля с консолями К37 Серия 3.016.2-12 вып. 1, высота h 3200 мм; стойка и консоли из гнутых профилей (лист 3.016.2-12.1-12) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: П1	Палец кабельной эстакады: стойка из квадратного профиля с опорной плитой П1 Серия 3.016.2-12 вып. 1, высота 2450 мм, профиль квадратный 140×5, плита 300×300 мм (лист 3.016.2-12.1-24) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: П2	Палец кабельной эстакады: стойка из квадратного профиля с опорной плитой П2 Серия 3.016.2-12 вып. 1, высота 2450 мм, профиль квадратный 160×5, плита 300×300 мм (лист 3.016.2-12.1-24) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: Ф1	Ферма кабельной эстакады из уголков, однопролётная Ф1 Серия 3.016.2-12 вып. 1, пролёт 12 м (панели по 3 м), высота 2500 мм; сечения элементов — по таблице листа 3.016.2-12.1-14 — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: Ф2	Ферма кабельной эстакады из уголков, однопролётная Ф2 Серия 3.016.2-12 вып. 1, пролёт 12 м (панели по 3 м), высота 2500 мм; сечения элементов — по таблице листа 3.016.2-12.1-14 — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: Ф3	Ферма кабельной эстакады из уголков, однопролётная Ф3 Серия 3.016.2-12 вып. 1, пролёт 18 м (панели по 3 м), высота 2500 мм; сечения элементов — по таблице листа 3.016.2-12.1-15 — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

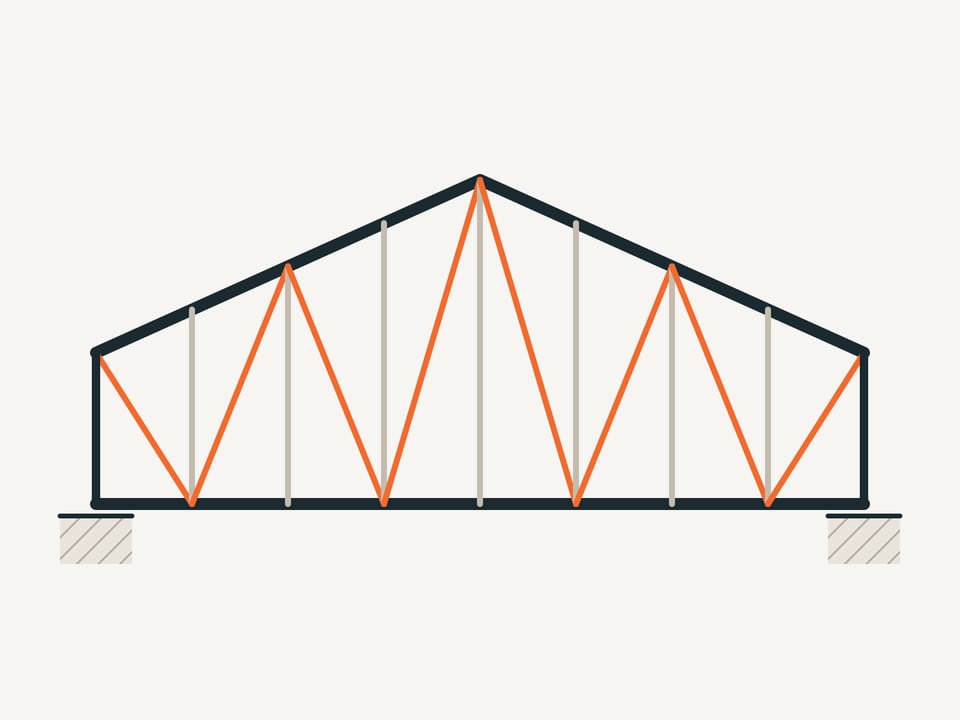

Артикул: Ф4	Ферма кабельной эстакады из уголков, однопролётная Ф4 Серия 3.016.2-12 вып. 1, пролёт 18 м (панели по 3 м), высота 2500 мм; сечения элементов — по таблице листа 3.016.2-12.1-15 — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: Ф5	Ферма кабельной эстакады из уголков, однопролётная Ф5 Серия 3.016.2-12 вып. 1, пролёт 18 м (панели по 3 м), высота 2500 мм; сечения элементов — по таблице листа 3.016.2-12.1-15 — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: Ф6	Ферма кабельной эстакады из уголков, однопролётная Ф6 Серия 3.016.2-12 вып. 1, пролёт 18 м (панели по 3 м), высота 2500 мм; сечения элементов — по таблице листа 3.016.2-12.1-15 — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: Ф7	Ферма проходной кабельной эстакады из уголков, двухъярусная Ф7 Серия 3.016.2-12 вып. 1, пролёт 12 м (панели по 3 м), высота 2500 мм плюс нижний ярус; сечения — по таблице листа 3.016.2-12.1-16 — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: Ф8	Ферма проходной кабельной эстакады из уголков, двухъярусная Ф8 Серия 3.016.2-12 вып. 1, пролёт 12 м (панели по 3 м), высота 2500 мм плюс нижний ярус; сечения — по таблице листа 3.016.2-12.1-16 — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: Ф9	Ферма проходной кабельной эстакады из уголков, двухъярусная Ф9 Серия 3.016.2-12 вып. 1, пролёт 12 м (панели по 3 м), высота 2500 мм плюс нижний ярус; сечения — по таблице листа 3.016.2-12.1-16 — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: Ф10	Ферма проходной кабельной эстакады из уголков, двухъярусная Ф10 Серия 3.016.2-12 вып. 1, пролёт 18 м (панели по 3 м), высота 2500 мм плюс нижний ярус; сечения — по таблице листа 3.016.2-12.1-17 — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: Ф11	Ферма проходной кабельной эстакады из уголков, двухъярусная Ф11 Серия 3.016.2-12 вып. 1, пролёт 18 м (панели по 3 м), высота 2500 мм плюс нижний ярус; сечения — по таблице листа 3.016.2-12.1-17 — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: Ф12	Ферма проходной кабельной эстакады из уголков, двухъярусная Ф12 Серия 3.016.2-12 вып. 1, пролёт 18 м (панели по 3 м), высота 2500 мм плюс нижний ярус; сечения — по таблице листа 3.016.2-12.1-17 — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

Нет нужного исполнения? Изготовим по вашему чертежу.
