Сварные рамы проходных плит под один и три изолятора для ввода шин через наружную стену

Сварные рамы из равнополочного уголка для проходных плит наружно-внутренней установки, через которые шины и провода вводятся сквозь наружную стену здания подстанции, по серии 5.407-126: квадратные рамы под один проходной изолятор и вытянутые рамы под три изолятора с разным расстоянием между фазами. Режем уголок, свариваем раму, сверлим отверстия после сварки и окрашиваем по проекту. Плиту, изоляторы и крепёж подбирает проект. Цену и срок рассчитываем по запросу.

Серия 5.407-126 9 поз.

Артикул	Наименование	Цена и срок	Действия
Артикул: 5.407-126.1-17	Рама Р1 плиты под один проходной изолятор 10 кВ, 370 × 370 мм 5.407-126.1-17 Серия 5.407-126, сварная рама из уголка 50×50×5 по ГОСТ 8509-86; длины деталей — по рабочему чертежу серии (лист 5.407-126.1-17, стр. 30 альбома); габарит рамы 370 × 370 мм; рама плиты проходной ПП1 под один проходной изолятор ИП-10 / ИПУ-10 по ГОСТ 20454-85 (тип — по таблице выбора чертежей серии); отверстия под плиту сверлить после сварки (по листу); асбестоцементная плита, изоляторы и крепёж в поставку не входят (по проекту / заказчика); соединение уголков — сварка по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-126, вып. 1, лист 5.407-126.1-17, стр. 30 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-126.1-18	Рама Р2 плиты под один проходной изолятор 10 кВ, 370 × 370 мм 5.407-126.1-18 Серия 5.407-126, сварная рама из уголка 50×50×5 по ГОСТ 8509-86: L 100 мм (2 шт.), L 122 мм (2 шт.), L 123 мм (2 шт.), L 370 мм (2 шт.), L 470 мм (2 шт.); габарит рамы 370 × 370 мм; рама плиты проходной ПП2 под один проходной изолятор ИП-10 / ИПУ-10 по ГОСТ 20454-85 (тип — по таблице выбора чертежей серии); отверстия под плиту сверлить после сварки (по листу); асбестоцементная плита, изоляторы и крепёж в поставку не входят (по проекту / заказчика); соединение уголков — сварка по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-126, вып. 1, лист 5.407-126.1-18, стр. 31 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-126.1-19	Рама Р3 плиты под один проходной изолятор 10 кВ, 450 × 450 мм 5.407-126.1-19 Серия 5.407-126, сварная рама из уголка 50×50×5 по ГОСТ 8509-86: L 100 мм (2 шт.), L 142 мм (2 шт.), L 143 мм (2 шт.), L 450 мм (2 шт.), L 550 мм (1 шт.); габарит рамы 450 × 450 мм; рама плиты проходной ПП3 под один проходной изолятор ИП-10 / ИПУ-10 по ГОСТ 20454-85 (тип — по таблице выбора чертежей серии); отверстия под плиту сверлить после сварки (по листу); асбестоцементная плита, изоляторы и крепёж в поставку не входят (по проекту / заказчика); соединение уголков — сварка по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-126, вып. 1, лист 5.407-126.1-19, стр. 32 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-126.1-20	Рама Р4 плиты под три проходных изолятора 10 кВ, 1270 × 370 мм, шаг фаз 450 мм 5.407-126.1-20 Серия 5.407-126, сварная рама из уголка 50×50×5 по ГОСТ 8509-86: L 130 мм (12 шт.), L 470 мм (2 шт.), L 1270 мм (2 шт.); габарит рамы 1270 × 370 мм, расстояние между осями изоляторов 450 мм; рама плиты проходной ПП4 под три проходных изолятора ИП-10 / ИПУ-10 по ГОСТ 20454-85 (тип — по таблице выбора чертежей серии); отверстия под плиту сверлить после сварки (по листу); асбестоцементная плита, изоляторы и крепёж в поставку не входят (по проекту / заказчика); соединение уголков — сварка по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-126, вып. 1, лист 5.407-126.1-20, стр. 33 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-126.1-21	Рама Р5 плиты под три проходных изолятора 10 кВ, 1570 × 370 мм, шаг фаз 600 мм 5.407-126.1-21 Серия 5.407-126, сварная рама из уголка 50×50×5 по ГОСТ 8509-86: L 130 мм (12 шт.), L 470 мм (2 шт.), L 1570 мм (2 шт.); габарит рамы 1570 × 370 мм, расстояние между осями изоляторов 600 мм; рама плиты проходной ПП5 под три проходных изолятора ИП-10 / ИПУ-10 по ГОСТ 20454-85 (тип — по таблице выбора чертежей серии); отверстия под плиту сверлить после сварки (по листу); асбестоцементная плита, изоляторы и крепёж в поставку не входят (по проекту / заказчика); соединение уголков — сварка по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-126, вып. 1, лист 5.407-126.1-21, стр. 34 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

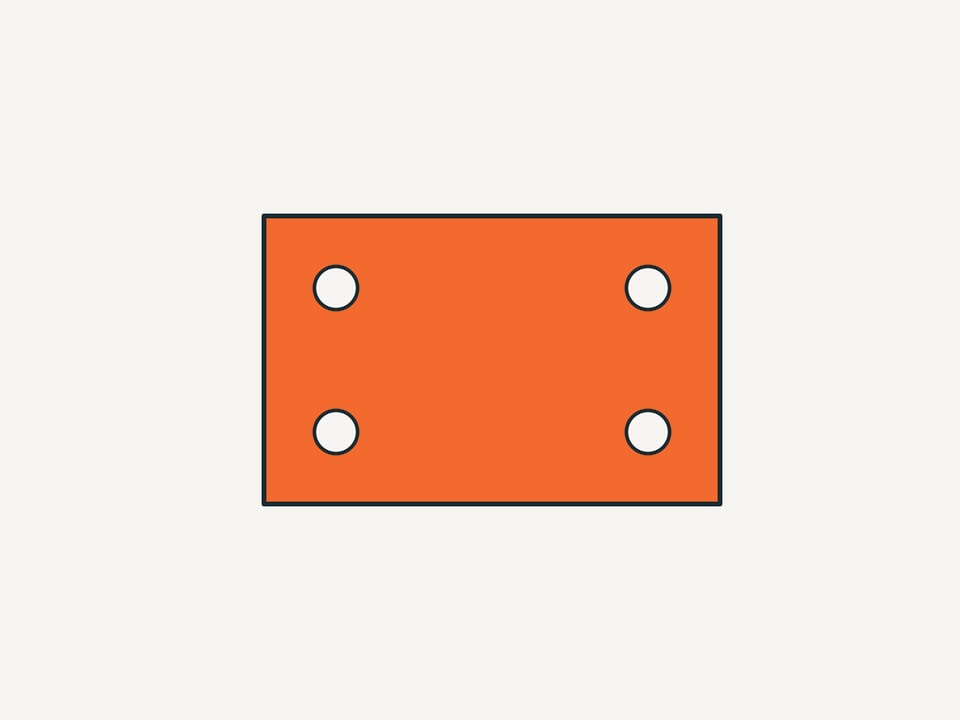

Артикул: 5.407-126.1-22	Рама Р6 плиты под три проходных изолятора 10 кВ, 1270 × 370 мм, шаг фаз 450 мм 5.407-126.1-22 Серия 5.407-126, сварная рама из уголка 50×50×5 по ГОСТ 8509-86: L 122 мм (6 шт.), L 123 мм (6 шт.), L 470 мм (2 шт.), L 1270 мм (2 шт.); габарит рамы 1270 × 370 мм, расстояние между осями изоляторов 450 мм; рама плиты проходной ПП6 под три проходных изолятора ИП-10 / ИПУ-10 по ГОСТ 20454-85 (тип — по таблице выбора чертежей серии); отверстия под плиту сверлить после сварки (по листу); асбестоцементная плита, изоляторы и крепёж в поставку не входят (по проекту / заказчика); соединение уголков — сварка по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-126, вып. 1, лист 5.407-126.1-22, стр. 35 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-126.1-23	Рама Р7 плиты под три проходных изолятора 10 кВ, 1570 × 370 мм, шаг фаз 600 мм 5.407-126.1-23 Серия 5.407-126, сварная рама из уголка 50×50×5 по ГОСТ 8509-86: L 122 мм (6 шт.), L 123 мм (6 шт.), L 470 мм (2 шт.), L 1570 мм (2 шт.); габарит рамы 1570 × 370 мм, расстояние между осями изоляторов 600 мм; рама плиты проходной ПП7 под три проходных изолятора ИП-10 / ИПУ-10 по ГОСТ 20454-85 (тип — по таблице выбора чертежей серии); отверстия под плиту сверлить после сварки (по листу); асбестоцементная плита, изоляторы и крепёж в поставку не входят (по проекту / заказчика); соединение уголков — сварка по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-126, вып. 1, лист 5.407-126.1-23, стр. 36 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-126.1-24	Рама Р8 плиты под три проходных изолятора 10 кВ, 1350 × 450 мм, шаг фаз 450 мм 5.407-126.1-24 Серия 5.407-126, сварная рама из уголка 50×50×5 по ГОСТ 8509-86: L 142 мм (6 шт.), L 143 мм (6 шт.), L 550 мм (2 шт.), L 1350 мм (2 шт.); габарит рамы 1350 × 450 мм, расстояние между осями изоляторов 450 мм; рама плиты проходной ПП8 под три проходных изолятора ИП-10 / ИПУ-10 по ГОСТ 20454-85 (тип — по таблице выбора чертежей серии); отверстия под плиту сверлить после сварки (по листу); асбестоцементная плита, изоляторы и крепёж в поставку не входят (по проекту / заказчика); соединение уголков — сварка по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-126, вып. 1, лист 5.407-126.1-24, стр. 37 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-126.1-25	Рама Р9 плиты под три проходных изолятора 10 кВ, 1650 × 450 мм, шаг фаз 600 мм 5.407-126.1-25 Серия 5.407-126, сварная рама из уголка 50×50×5 по ГОСТ 8509-86: L 142 мм (6 шт.), L 143 мм (6 шт.), L 550 мм (2 шт.), L 1650 мм (2 шт.); габарит рамы 1650 × 450 мм, расстояние между осями изоляторов 600 мм; рама плиты проходной ПП9 под три проходных изолятора ИП-10 / ИПУ-10 по ГОСТ 20454-85 (тип — по таблице выбора чертежей серии); отверстия под плиту сверлить после сварки (по листу); асбестоцементная плита, изоляторы и крепёж в поставку не входят (по проекту / заказчика); соединение уголков — сварка по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-126, вып. 1, лист 5.407-126.1-25, стр. 38 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

Нет нужного исполнения? Изготовим по вашему чертежу.
