Кронштейны и детали крепления воздушно-отопительных агрегатов

Детали крепления воздушно-отопительных агрегатов к железобетонным и металлическим колоннам, двухветвевым колоннам и кирпичным стенам цехов по серии 5.904-48: сварные кронштейны из равнополочного уголка с укосиной, уголки-прижимы с отверстиями под шпильки и шпильки с резьбой на обоих концах. Режем и сверлим уголок, нарезаем резьбу на токарном станке, свариваем, окрашиваем по проекту. Поперечины кронштейна монтажники приваривают по месту под агрегат. Цену и срок рассчитываем по запросу.

Серия 5.904-48 вып. 1-1 36 поз.

Артикул	Наименование	Цена и срок	Действия
Артикул: А17В 036.003	Уголок крепления агрегата 50×5 длиной 500 мм, отверстия через 460 мм А17В 036.003 Серия 5.904-48 вып. 1-1, уголок 50×50×5 по ГОСТ 8509-86 длиной 500 мм, два отверстия Ø18 мм на расстоянии 460 мм, от торца 20 мм, от обушка 30 мм; неуказанные предельные отклонения H14, h14, ±IT14/2; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.003, стр. 8 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.003-01	Уголок крепления агрегата, исполнение 01, с двумя отверстиями под шпильки А17В 036.003-01 Серия 5.904-48 вып. 1-1, профиль, длина и разметка отверстий — по рабочему чертежу серии (А17В 036.003, стр. 8 скана выпуска 1-1); сталь ВСт3 или по проекту — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.003-02	Уголок крепления агрегата, исполнение 02, с двумя отверстиями под шпильки А17В 036.003-02 Серия 5.904-48 вып. 1-1, профиль, длина и разметка отверстий — по рабочему чертежу серии (А17В 036.003, стр. 8 скана выпуска 1-1); сталь ВСт3 или по проекту — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.003-03	Уголок крепления агрегата 50×5 длиной 700 мм, отверстия через 660 мм А17В 036.003-03 Серия 5.904-48 вып. 1-1, уголок 50×50×5 по ГОСТ 8509-86 длиной 700 мм, два отверстия Ø18 мм на расстоянии 660 мм, от торца 20 мм, от обушка 30 мм; неуказанные предельные отклонения H14, h14, ±IT14/2; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.003, стр. 8 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.003-04	Уголок крепления агрегата 56×5 длиной 700 мм, отверстия через 660 мм А17В 036.003-04 Серия 5.904-48 вып. 1-1, уголок 56×56×5 по ГОСТ 8509-86 длиной 700 мм, два отверстия Ø18 мм на расстоянии 660 мм, от торца 20 мм, от обушка 30 мм; неуказанные предельные отклонения H14, h14, ±IT14/2; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.003, стр. 8 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.003-05	Уголок крепления агрегата 63×6 длиной 700 мм, отверстия через 660 мм А17В 036.003-05 Серия 5.904-48 вып. 1-1, уголок 63×63×6 по ГОСТ 8509-86 длиной 700 мм, два отверстия Ø18 мм на расстоянии 660 мм, от торца 20 мм, от обушка 35 мм; неуказанные предельные отклонения H14, h14, ±IT14/2; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.003, стр. 8 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.003-06	Уголок крепления агрегата 50×5 длиной 600 мм, отверстия через 560 мм А17В 036.003-06 Серия 5.904-48 вып. 1-1, уголок 50×50×5 по ГОСТ 8509-86 длиной 600 мм, два отверстия Ø18 мм на расстоянии 560 мм, от торца 20 мм, от обушка 30 мм; неуказанные предельные отклонения H14, h14, ±IT14/2; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.003, стр. 8 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.003-07	Уголок крепления агрегата 56×5 длиной 600 мм, отверстия через 560 мм А17В 036.003-07 Серия 5.904-48 вып. 1-1, уголок 56×56×5 по ГОСТ 8509-86 длиной 600 мм, два отверстия Ø18 мм на расстоянии 560 мм, от торца 20 мм, от обушка 30 мм; неуказанные предельные отклонения H14, h14, ±IT14/2; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.003, стр. 8 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.003-08	Уголок крепления агрегата 63×6 длиной 600 мм, отверстия через 560 мм А17В 036.003-08 Серия 5.904-48 вып. 1-1, уголок 63×63×6 по ГОСТ 8509-86 длиной 600 мм, два отверстия Ø18 мм на расстоянии 560 мм, от торца 20 мм, от обушка 35 мм; неуказанные предельные отклонения H14, h14, ±IT14/2; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.003, стр. 8 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.003-09	Уголок крепления агрегата 75×6 длиной 520 мм, отверстия через 460 мм А17В 036.003-09 Серия 5.904-48 вып. 1-1, уголок 75×75×6 по ГОСТ 8509-86 длиной 520 мм, два отверстия Ø22 мм на расстоянии 460 мм, от торца 30 мм, от обушка 45 мм; неуказанные предельные отклонения H14, h14, ±IT14/2; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.003, стр. 8 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.003-10	Уголок крепления агрегата 75×6 длиной 720 мм, отверстия через 660 мм А17В 036.003-10 Серия 5.904-48 вып. 1-1, уголок 75×75×6 по ГОСТ 8509-86 длиной 720 мм, два отверстия Ø22 мм на расстоянии 660 мм, от торца 30 мм, от обушка 45 мм; неуказанные предельные отклонения H14, h14, ±IT14/2; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.003, стр. 8 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.003-11	Уголок крепления агрегата 75×6 длиной 620 мм, отверстия через 560 мм А17В 036.003-11 Серия 5.904-48 вып. 1-1, уголок 75×75×6 по ГОСТ 8509-86 длиной 620 мм, два отверстия Ø22 мм на расстоянии 560 мм, от торца 30 мм, от обушка 45 мм; неуказанные предельные отклонения H14, h14, ±IT14/2; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.003, стр. 8 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.003-12	Уголок крепления агрегата 75×8 длиной 800 мм, отверстия через 460 мм А17В 036.003-12 Серия 5.904-48 вып. 1-1, уголок 75×75×8 по ГОСТ 8509-86 длиной 800 мм, два отверстия Ø22 мм на расстоянии 460 мм, от торца 170 мм, от обушка 45 мм; неуказанные предельные отклонения H14, h14, ±IT14/2; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.003, стр. 8 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.003-13	Уголок крепления агрегата 75×8 длиной 1300 мм, отверстия через 460 мм А17В 036.003-13 Серия 5.904-48 вып. 1-1, уголок 75×75×8 по ГОСТ 8509-86 длиной 1300 мм, два отверстия Ø22 мм на расстоянии 460 мм, от торца 420 мм, от обушка 45 мм; неуказанные предельные отклонения H14, h14, ±IT14/2; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.003, стр. 8 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.003-14	Уголок крепления агрегата 75×8 длиной 800 мм, отверстия через 560 мм А17В 036.003-14 Серия 5.904-48 вып. 1-1, уголок 75×75×8 по ГОСТ 8509-86 длиной 800 мм, два отверстия Ø22 мм на расстоянии 560 мм, от торца 120 мм, от обушка 45 мм; неуказанные предельные отклонения H14, h14, ±IT14/2; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.003, стр. 8 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.003-15	Уголок крепления агрегата 75×8 длиной 1300 мм, отверстия через 560 мм А17В 036.003-15 Серия 5.904-48 вып. 1-1, уголок 75×75×8 по ГОСТ 8509-86 длиной 1300 мм, два отверстия Ø22 мм на расстоянии 560 мм, от торца 370 мм, от обушка 45 мм; неуказанные предельные отклонения H14, h14, ±IT14/2; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.003, стр. 8 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.003-16	Уголок крепления агрегата 75×8 длиной 520 мм, отверстия через 460 мм А17В 036.003-16 Серия 5.904-48 вып. 1-1, уголок 75×75×8 по ГОСТ 8509-86 длиной 520 мм, два отверстия Ø22 мм на расстоянии 460 мм, от торца 30 мм, от обушка 45 мм; неуказанные предельные отклонения H14, h14, ±IT14/2; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.003, стр. 8 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.003-17	Уголок крепления агрегата 75×8 длиной 720 мм, отверстия через 660 мм А17В 036.003-17 Серия 5.904-48 вып. 1-1, уголок 75×75×8 по ГОСТ 8509-86 длиной 720 мм, два отверстия Ø22 мм на расстоянии 660 мм, от торца 30 мм, от обушка 45 мм; неуказанные предельные отклонения H14, h14, ±IT14/2; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.003, стр. 8 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.003-18	Уголок крепления агрегата 75×8 длиной 620 мм, отверстия через 560 мм А17В 036.003-18 Серия 5.904-48 вып. 1-1, уголок 75×75×8 по ГОСТ 8509-86 длиной 620 мм, два отверстия Ø22 мм на расстоянии 560 мм, от торца 30 мм, от обушка 45 мм; неуказанные предельные отклонения H14, h14, ±IT14/2; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.003, стр. 8 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.004	Шпилька крепления агрегата M16 длиной 480 мм А17В 036.004 Серия 5.904-48 вып. 1-1, круг Ø16 мм по ГОСТ 2590-71, резьба M16-8g с обоих концов на длину 50 мм, общая длина 480 мм; гайки M16 по ГОСТ 5915-70 — покупные, в комплект по заказу; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.004, стр. 5 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.004-01	Шпилька крепления агрегата M16 длиной 680 мм А17В 036.004-01 Серия 5.904-48 вып. 1-1, круг Ø16 мм по ГОСТ 2590-71, резьба M16-8g с обоих концов на длину 50 мм, общая длина 680 мм; гайки M16 по ГОСТ 5915-70 — покупные, в комплект по заказу; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.004, стр. 5 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.004-02	Шпилька крепления агрегата M16 длиной 330 мм А17В 036.004-02 Серия 5.904-48 вып. 1-1, круг Ø16 мм по ГОСТ 2590-71, резьба M16-8g с обоих концов на длину 50 мм, общая длина 330 мм; гайки M16 по ГОСТ 5915-70 — покупные, в комплект по заказу; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.004, стр. 5 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

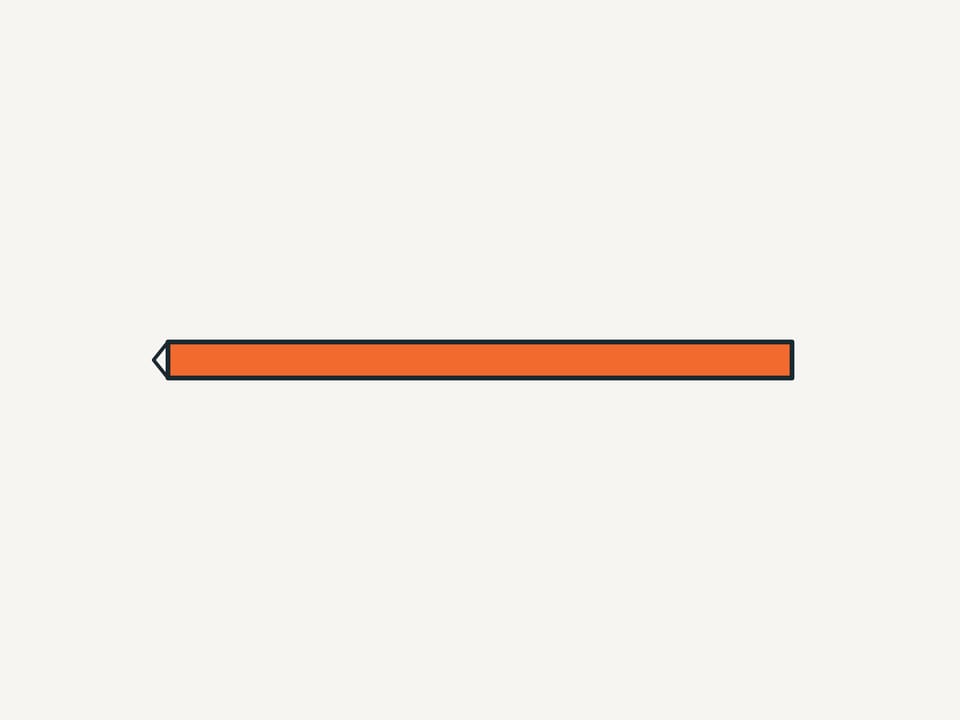

Артикул: А17В 036.004-03	Шпилька крепления агрегата M16 длиной 380 мм А17В 036.004-03 Серия 5.904-48 вып. 1-1, круг Ø16 мм по ГОСТ 2590-71, резьба M16-8g с обоих концов на длину 50 мм, общая длина 380 мм; гайки M16 по ГОСТ 5915-70 — покупные, в комплект по заказу; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.004, стр. 5 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.004-04	Шпилька крепления агрегата M20 длиной 490 мм А17В 036.004-04 Серия 5.904-48 вып. 1-1, круг Ø20 мм по ГОСТ 2590-71, резьба M20-8g с обоих концов на длину 60 мм, общая длина 490 мм; гайки M20 по ГОСТ 5915-70 — покупные, в комплект по заказу; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.004, стр. 5 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.004-05	Шпилька крепления агрегата M20 длиной 690 мм А17В 036.004-05 Серия 5.904-48 вып. 1-1, круг Ø20 мм по ГОСТ 2590-71, резьба M20-8g с обоих концов на длину 60 мм, общая длина 690 мм; гайки M20 по ГОСТ 5915-70 — покупные, в комплект по заказу; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.004, стр. 5 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.004-06	Шпилька крепления агрегата M20 длиной 340 мм А17В 036.004-06 Серия 5.904-48 вып. 1-1, круг Ø20 мм по ГОСТ 2590-71, резьба M20-8g с обоих концов на длину 60 мм, общая длина 340 мм; гайки M20 по ГОСТ 5915-70 — покупные, в комплект по заказу; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.004, стр. 5 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.004-07	Шпилька крепления агрегата M20 длиной 390 мм А17В 036.004-07 Серия 5.904-48 вып. 1-1, круг Ø20 мм по ГОСТ 2590-71, резьба M20-8g с обоих концов на длину 60 мм, общая длина 390 мм; гайки M20 по ГОСТ 5915-70 — покупные, в комплект по заказу; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.004, стр. 5 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.010	Кронштейн воздушно-отопительного агрегата из уголка, B 400 мм, высота 695 мм А17В 036.010 Серия 5.904-48 вып. 1-1, сварной кронштейн из равнополочных уголков по ГОСТ 8509-86: продольные уголки, поперечины, укосина под 45°; ширина B 400 мм, высота H 695 мм, L1 767 мм, L2 673 мм, b 140 мм, для справок B1 630 мм и L 1072 мм; 4 отверстия Ø13 мм; швы по ГОСТ 5264-80, катет 5 мм; поперечины приваривают на монтаже по агрегату; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.010 СБ, стр. 8 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.010-01	Кронштейн воздушно-отопительного агрегата из уголка, B 400 мм, высота 816 мм А17В 036.010-01 Серия 5.904-48 вып. 1-1, сварной кронштейн из равнополочных уголков по ГОСТ 8509-86: продольные уголки, поперечины, укосина под 45°; ширина B 400 мм, высота H 816 мм, L1 1017 мм, L2 923 мм, b 155 мм, для справок B1 663 мм и L 1325 мм; 4 отверстия Ø13 мм; швы по ГОСТ 5264-80, катет 5 мм; поперечины приваривают на монтаже по агрегату; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.010 СБ, стр. 8 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.010-02	Кронштейн воздушно-отопительного агрегата из уголка, B 400 мм, высота 823 мм А17В 036.010-02 Серия 5.904-48 вып. 1-1, сварной кронштейн из равнополочных уголков по ГОСТ 8509-86: продольные уголки, поперечины, укосина под 45°; ширина B 400 мм, высота H 823 мм, L1 1017 мм, L2 923 мм, b 189 мм, для справок B1 728 мм и L 1325 мм; 4 отверстия Ø13 мм; швы по ГОСТ 5264-80, катет 5 мм; поперечины приваривают на монтаже по агрегату; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.010 СБ, стр. 8 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.010-03	Кронштейн воздушно-отопительного агрегата из уголка, B 600 мм, высота 695 мм А17В 036.010-03 Серия 5.904-48 вып. 1-1, сварной кронштейн из равнополочных уголков по ГОСТ 8509-86: продольные уголки, поперечины, укосина под 45°; ширина B 600 мм, высота H 695 мм, L1 767 мм, L2 673 мм, b 40 мм, для справок B1 630 мм и L 1072 мм; 4 отверстия Ø13 мм; швы по ГОСТ 5264-80, катет 5 мм; поперечины приваривают на монтаже по агрегату; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.010 СБ, стр. 8 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.010-04	Кронштейн воздушно-отопительного агрегата из уголка, B 600 мм, высота 816 мм А17В 036.010-04 Серия 5.904-48 вып. 1-1, сварной кронштейн из равнополочных уголков по ГОСТ 8509-86: продольные уголки, поперечины, укосина под 45°; ширина B 600 мм, высота H 816 мм, L1 1017 мм, L2 923 мм, b 55 мм, для справок B1 663 мм и L 1325 мм; 4 отверстия Ø13 мм; швы по ГОСТ 5264-80, катет 5 мм; поперечины приваривают на монтаже по агрегату; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.010 СБ, стр. 8 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.010-05	Кронштейн воздушно-отопительного агрегата из уголка, B 600 мм, высота 823 мм А17В 036.010-05 Серия 5.904-48 вып. 1-1, сварной кронштейн из равнополочных уголков по ГОСТ 8509-86: продольные уголки, поперечины, укосина под 45°; ширина B 600 мм, высота H 823 мм, L1 1017 мм, L2 923 мм, b 89 мм, для справок B1 728 мм и L 1325 мм; 4 отверстия Ø13 мм; швы по ГОСТ 5264-80, катет 5 мм; поперечины приваривают на монтаже по агрегату; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.010 СБ, стр. 8 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.010-06	Кронштейн воздушно-отопительного агрегата из уголка, B 500 мм, высота 695 мм А17В 036.010-06 Серия 5.904-48 вып. 1-1, сварной кронштейн из равнополочных уголков по ГОСТ 8509-86: продольные уголки, поперечины, укосина под 45°; ширина B 500 мм, высота H 695 мм, L1 767 мм, L2 673 мм, b 90 мм, для справок B1 630 мм и L 1072 мм; 4 отверстия Ø13 мм; швы по ГОСТ 5264-80, катет 5 мм; поперечины приваривают на монтаже по агрегату; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.010 СБ, стр. 8 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.010-07	Кронштейн воздушно-отопительного агрегата из уголка, B 500 мм, высота 816 мм А17В 036.010-07 Серия 5.904-48 вып. 1-1, сварной кронштейн из равнополочных уголков по ГОСТ 8509-86: продольные уголки, поперечины, укосина под 45°; ширина B 500 мм, высота H 816 мм, L1 1017 мм, L2 923 мм, b 105 мм, для справок B1 663 мм и L 1325 мм; 4 отверстия Ø13 мм; швы по ГОСТ 5264-80, катет 5 мм; поперечины приваривают на монтаже по агрегату; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.010 СБ, стр. 8 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 036.010-08	Кронштейн воздушно-отопительного агрегата из уголка, B 500 мм, высота 823 мм А17В 036.010-08 Серия 5.904-48 вып. 1-1, сварной кронштейн из равнополочных уголков по ГОСТ 8509-86: продольные уголки, поперечины, укосина под 45°; ширина B 500 мм, высота H 823 мм, L1 1017 мм, L2 923 мм, b 149 мм, для справок B1 728 мм и L 1325 мм; 4 отверстия Ø13 мм; швы по ГОСТ 5264-80, катет 5 мм; поперечины приваривают на монтаже по агрегату; сталь ВСт3 по ГОСТ 535-79 или по проекту (А17В 036.010 СБ, стр. 8 скана выпуска 1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

Нет нужного исполнения? Изготовим по вашему чертежу.
