Кронштейны под одиночный шинный опорный изолятор и крепёжные уголки

Сварные кронштейны из спаренного уголка для установки одиночного шинного опорного изолятора в закрытых распределительных устройствах по серии 5.407-48: Г-образные кронштейны с разным вылетом и высотой, боковые стойки, исполнения с крепёжным уголком под дюбели и под приварку, а также отдельные крепёжные уголки с пазами. Режем уголок, вырезаем пазы, свариваем и окрашиваем по проекту. Исполнение подбирают по таблице выбора серии. Цену и срок рассчитываем по запросу.

Серия 5.407-48 34 поз.

Артикул	Наименование	Цена и срок	Действия
Артикул: 5.407-48 л.40 исп.1	Кронштейн Г-образный под опорный изолятор 6–10 кВ, вылет 370 мм, H 300 мм 5.407-48 л.40 исп.1 Серия 5.407-48, сварной Г-образный кронштейн из уголка 50×50×5 по ГОСТ 8509-72: горизонтальная балка из двух уголков длиной 355 мм, стойка из двух уголков длиной 300 мм, прокладки из круга 7 и круга 17 по ГОСТ 2590-71 длиной 40 мм; крепёжный уголок исп. 2 по л. 52 для крепления к стене дюбелями или шпильками; вылет 370 мм, высота H 300 мм, ширина 200 мм (разрез 1-1); под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 40, стр. 44 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.40 исп.2	Кронштейн Г-образный под опорный изолятор 6–10 кВ, вылет 370 мм, H 400 мм 5.407-48 л.40 исп.2 Серия 5.407-48, сварной Г-образный кронштейн из уголка 50×50×5 по ГОСТ 8509-72: горизонтальная балка из двух уголков длиной 355 мм, стойка из двух уголков длиной 400 мм, прокладки из круга 7 и круга 17 по ГОСТ 2590-71 длиной 40 мм; крепёжный уголок исп. 2 по л. 52 для крепления к стене дюбелями или шпильками; вылет 370 мм, высота H 400 мм, ширина 200 мм (разрез 1-1); под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 40, стр. 44 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.40 исп.3	Кронштейн Г-образный под опорный изолятор 6–10 кВ, вылет 370 мм, H 500 мм 5.407-48 л.40 исп.3 Серия 5.407-48, сварной Г-образный кронштейн из уголка 50×50×5 по ГОСТ 8509-72: горизонтальная балка из двух уголков длиной 355 мм, стойка из двух уголков длиной 500 мм, прокладки из круга 7 и круга 17 по ГОСТ 2590-71 длиной 40 мм; крепёжный уголок исп. 2 по л. 52 для крепления к стене дюбелями или шпильками; вылет 370 мм, высота H 500 мм, ширина 200 мм (разрез 1-1); под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 40, стр. 44 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.40 исп.4	Кронштейн Г-образный под опорный изолятор 6–10 кВ, вылет 370 мм, H 600 мм 5.407-48 л.40 исп.4 Серия 5.407-48, сварной Г-образный кронштейн из уголка 50×50×5 по ГОСТ 8509-72: горизонтальная балка из двух уголков длиной 355 мм, стойка из двух уголков длиной 600 мм, прокладки из круга 7 и круга 17 по ГОСТ 2590-71 длиной 40 мм; крепёжный уголок исп. 2 по л. 52 для крепления к стене дюбелями или шпильками; вылет 370 мм, высота H 600 мм, ширина 200 мм (разрез 1-1); под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 40, стр. 44 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.40 исп.5	Кронштейн Г-образный под опорный изолятор 6–10 кВ, вылет 370 мм, H 700 мм 5.407-48 л.40 исп.5 Серия 5.407-48, сварной Г-образный кронштейн из уголка 50×50×5 по ГОСТ 8509-72: горизонтальная балка из двух уголков длиной 355 мм, стойка из двух уголков длиной 700 мм, прокладки из круга 7 и круга 17 по ГОСТ 2590-71 длиной 40 мм; крепёжный уголок исп. 2 по л. 52 для крепления к стене дюбелями или шпильками; вылет 370 мм, высота H 700 мм, ширина 200 мм (разрез 1-1); под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 40, стр. 44 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.41 исп.1	Кронштейн Г-образный под опорный изолятор 6–10 кВ, вылет 470 мм, H 300 мм 5.407-48 л.41 исп.1 Серия 5.407-48, сварной Г-образный кронштейн из уголка 50×50×5 по ГОСТ 8509-72: горизонтальная балка из двух уголков длиной 455 мм, стойка из двух уголков длиной 300 мм, прокладки из круга 7 и круга 17 по ГОСТ 2590-71 длиной 40 мм; крепёжный уголок исп. 2 по л. 52 для крепления к стене дюбелями или шпильками; вылет 470 мм, высота H 300 мм, ширина 200 мм (разрез 1-1); под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 41, стр. 45 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.41 исп.2	Кронштейн Г-образный под опорный изолятор 6–10 кВ, вылет 470 мм, H 400 мм 5.407-48 л.41 исп.2 Серия 5.407-48, сварной Г-образный кронштейн из уголка 50×50×5 по ГОСТ 8509-72: горизонтальная балка из двух уголков длиной 455 мм, стойка из двух уголков длиной 400 мм, прокладки из круга 7 и круга 17 по ГОСТ 2590-71 длиной 40 мм; крепёжный уголок исп. 2 по л. 52 для крепления к стене дюбелями или шпильками; вылет 470 мм, высота H 400 мм, ширина 200 мм (разрез 1-1); под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 41, стр. 45 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.41 исп.3	Кронштейн Г-образный под опорный изолятор 6–10 кВ, вылет 470 мм, H 500 мм 5.407-48 л.41 исп.3 Серия 5.407-48, сварной Г-образный кронштейн из уголка 50×50×5 по ГОСТ 8509-72: горизонтальная балка из двух уголков длиной 455 мм, стойка из двух уголков длиной 500 мм, прокладки из круга 7 и круга 17 по ГОСТ 2590-71 длиной 40 мм; крепёжный уголок исп. 2 по л. 52 для крепления к стене дюбелями или шпильками; вылет 470 мм, высота H 500 мм, ширина 200 мм (разрез 1-1); под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 41, стр. 45 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.41 исп.4	Кронштейн Г-образный под опорный изолятор 6–10 кВ, вылет 470 мм, H 600 мм 5.407-48 л.41 исп.4 Серия 5.407-48, сварной Г-образный кронштейн из уголка 50×50×5 по ГОСТ 8509-72: горизонтальная балка из двух уголков длиной 455 мм, стойка из двух уголков длиной 600 мм, прокладки из круга 7 и круга 17 по ГОСТ 2590-71 длиной 40 мм; крепёжный уголок исп. 2 по л. 52 для крепления к стене дюбелями или шпильками; вылет 470 мм, высота H 600 мм, ширина 200 мм (разрез 1-1); под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 41, стр. 45 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.41 исп.5	Кронштейн Г-образный под опорный изолятор 6–10 кВ, вылет 470 мм, H 700 мм 5.407-48 л.41 исп.5 Серия 5.407-48, сварной Г-образный кронштейн из уголка 50×50×5 по ГОСТ 8509-72: горизонтальная балка из двух уголков длиной 455 мм, стойка из двух уголков длиной 700 мм, прокладки из круга 7 и круга 17 по ГОСТ 2590-71 длиной 40 мм; крепёжный уголок исп. 2 по л. 52 для крепления к стене дюбелями или шпильками; вылет 470 мм, высота H 700 мм, ширина 200 мм (разрез 1-1); под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 41, стр. 45 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

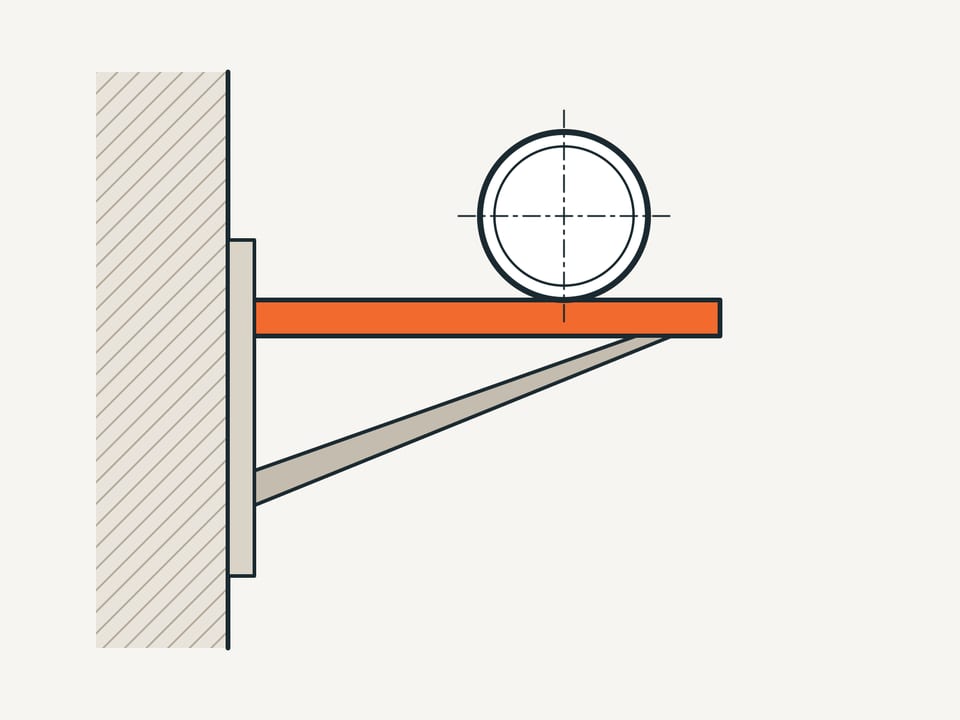

Артикул: 5.407-48 л.42 исп.1	Кронштейн Г-образный под опорный изолятор 6–10 кВ, вылет 370 мм, H 300 мм, под приварку 5.407-48 л.42 исп.1 Серия 5.407-48, сварной Г-образный кронштейн из уголка 50×50×5 по ГОСТ 8509-72: горизонтальная балка из двух уголков длиной 355 мм, стойка из двух уголков длиной 300 мм, прокладки из круга 7 и круга 17 по ГОСТ 2590-71 длиной 40 мм; без крепёжного уголка — под приварку к конструкции; вылет 370 мм, высота H 300 мм, ширина 200 мм (разрез 1-1); под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 42, стр. 46 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.42 исп.2	Кронштейн Г-образный под опорный изолятор 6–10 кВ, вылет 370 мм, H 400 мм, под приварку 5.407-48 л.42 исп.2 Серия 5.407-48, сварной Г-образный кронштейн из уголка 50×50×5 по ГОСТ 8509-72: горизонтальная балка из двух уголков длиной 355 мм, стойка из двух уголков длиной 400 мм, прокладки из круга 7 и круга 17 по ГОСТ 2590-71 длиной 40 мм; без крепёжного уголка — под приварку к конструкции; вылет 370 мм, высота H 400 мм, ширина 200 мм (разрез 1-1); под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 42, стр. 46 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.42 исп.3	Кронштейн Г-образный под опорный изолятор 6–10 кВ, вылет 370 мм, H 500 мм, под приварку 5.407-48 л.42 исп.3 Серия 5.407-48, сварной Г-образный кронштейн из уголка 50×50×5 по ГОСТ 8509-72: горизонтальная балка из двух уголков длиной 355 мм, стойка из двух уголков длиной 500 мм, прокладки из круга 7 и круга 17 по ГОСТ 2590-71 длиной 40 мм; без крепёжного уголка — под приварку к конструкции; вылет 370 мм, высота H 500 мм, ширина 200 мм (разрез 1-1); под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 42, стр. 46 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.42 исп.4	Кронштейн Г-образный под опорный изолятор 6–10 кВ, вылет 370 мм, H 600 мм, под приварку 5.407-48 л.42 исп.4 Серия 5.407-48, сварной Г-образный кронштейн из уголка 50×50×5 по ГОСТ 8509-72: горизонтальная балка из двух уголков длиной 355 мм, стойка из двух уголков длиной 600 мм, прокладки из круга 7 и круга 17 по ГОСТ 2590-71 длиной 40 мм; без крепёжного уголка — под приварку к конструкции; вылет 370 мм, высота H 600 мм, ширина 200 мм (разрез 1-1); под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 42, стр. 46 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.42 исп.5	Кронштейн Г-образный под опорный изолятор 6–10 кВ, вылет 370 мм, H 700 мм, под приварку 5.407-48 л.42 исп.5 Серия 5.407-48, сварной Г-образный кронштейн из уголка 50×50×5 по ГОСТ 8509-72: горизонтальная балка из двух уголков длиной 355 мм, стойка из двух уголков длиной 700 мм, прокладки из круга 7 и круга 17 по ГОСТ 2590-71 длиной 40 мм; без крепёжного уголка — под приварку к конструкции; вылет 370 мм, высота H 700 мм, ширина 200 мм (разрез 1-1); под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 42, стр. 46 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.43 исп.1	Кронштейн Г-образный под опорный изолятор 6–10 кВ, вылет 470 мм, H 300 мм, под приварку 5.407-48 л.43 исп.1 Серия 5.407-48, сварной Г-образный кронштейн из уголка 50×50×5 по ГОСТ 8509-72: горизонтальная балка из двух уголков длиной 455 мм, стойка из двух уголков длиной 300 мм, прокладки из круга 7 и круга 17 по ГОСТ 2590-71 длиной 40 мм; без крепёжного уголка — под приварку к конструкции; вылет 470 мм, высота H 300 мм, ширина 200 мм (разрез 1-1); под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 43, стр. 47 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.43 исп.2	Кронштейн Г-образный под опорный изолятор 6–10 кВ, вылет 470 мм, H 400 мм, под приварку 5.407-48 л.43 исп.2 Серия 5.407-48, сварной Г-образный кронштейн из уголка 50×50×5 по ГОСТ 8509-72: горизонтальная балка из двух уголков длиной 455 мм, стойка из двух уголков длиной 400 мм, прокладки из круга 7 и круга 17 по ГОСТ 2590-71 длиной 40 мм; без крепёжного уголка — под приварку к конструкции; вылет 470 мм, высота H 400 мм, ширина 200 мм (разрез 1-1); под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 43, стр. 47 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.43 исп.3	Кронштейн Г-образный под опорный изолятор 6–10 кВ, вылет 470 мм, H 500 мм, под приварку 5.407-48 л.43 исп.3 Серия 5.407-48, сварной Г-образный кронштейн из уголка 50×50×5 по ГОСТ 8509-72: горизонтальная балка из двух уголков длиной 455 мм, стойка из двух уголков длиной 500 мм, прокладки из круга 7 и круга 17 по ГОСТ 2590-71 длиной 40 мм; без крепёжного уголка — под приварку к конструкции; вылет 470 мм, высота H 500 мм, ширина 200 мм (разрез 1-1); под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 43, стр. 47 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.43 исп.4	Кронштейн Г-образный под опорный изолятор 6–10 кВ, вылет 470 мм, H 600 мм, под приварку 5.407-48 л.43 исп.4 Серия 5.407-48, сварной Г-образный кронштейн из уголка 50×50×5 по ГОСТ 8509-72: горизонтальная балка из двух уголков длиной 455 мм, стойка из двух уголков длиной 600 мм, прокладки из круга 7 и круга 17 по ГОСТ 2590-71 длиной 40 мм; без крепёжного уголка — под приварку к конструкции; вылет 470 мм, высота H 600 мм, ширина 200 мм (разрез 1-1); под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 43, стр. 47 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.43 исп.5	Кронштейн Г-образный под опорный изолятор 6–10 кВ, вылет 470 мм, H 700 мм, под приварку 5.407-48 л.43 исп.5 Серия 5.407-48, сварной Г-образный кронштейн из уголка 50×50×5 по ГОСТ 8509-72: горизонтальная балка из двух уголков длиной 455 мм, стойка из двух уголков длиной 700 мм, прокладки из круга 7 и круга 17 по ГОСТ 2590-71 длиной 40 мм; без крепёжного уголка — под приварку к конструкции; вылет 470 мм, высота H 700 мм, ширина 200 мм (разрез 1-1); под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор и узел крепления по л. 50 — покупные; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 43, стр. 47 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.44 исп.1	Кронштейн-стойка под опорный изолятор 6–10 кВ сбоку, H 320 мм 5.407-48 л.44 исп.1 Серия 5.407-48, сварная стойка из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 315 мм с изолятором на боковой стороне; крепёжный уголок исп. 2 по л. 52, прокладки из круга 17 длиной 40 мм (2 шт.) по ГОСТ 2590-71; высота H 320 мм; под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор — покупной; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 44, стр. 48 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.44 исп.2	Кронштейн-стойка под опорный изолятор 6–10 кВ сбоку, H 420 мм 5.407-48 л.44 исп.2 Серия 5.407-48, сварная стойка из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 415 мм с изолятором на боковой стороне; крепёжный уголок исп. 2 по л. 52, прокладки из круга 17 длиной 40 мм (2 шт.) по ГОСТ 2590-71; высота H 420 мм; под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор — покупной; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 44, стр. 48 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.44 исп.3	Кронштейн-стойка под опорный изолятор 6–10 кВ сбоку, H 520 мм 5.407-48 л.44 исп.3 Серия 5.407-48, сварная стойка из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 515 мм с изолятором на боковой стороне; крепёжный уголок исп. 2 по л. 52, прокладки из круга 17 длиной 40 мм (2 шт.) по ГОСТ 2590-71; высота H 520 мм; под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор — покупной; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 44, стр. 48 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.44 исп.4	Кронштейн-стойка под опорный изолятор 6–10 кВ сбоку, H 620 мм 5.407-48 л.44 исп.4 Серия 5.407-48, сварная стойка из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 615 мм с изолятором на боковой стороне; крепёжный уголок исп. 2 по л. 52, прокладки из круга 17 длиной 40 мм (2 шт.) по ГОСТ 2590-71; высота H 620 мм; под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор — покупной; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 44, стр. 48 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.44 исп.5	Кронштейн-стойка под опорный изолятор 6–10 кВ сбоку, H 720 мм 5.407-48 л.44 исп.5 Серия 5.407-48, сварная стойка из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 715 мм с изолятором на боковой стороне; крепёжный уголок исп. 2 по л. 52, прокладки из круга 17 длиной 40 мм (2 шт.) по ГОСТ 2590-71; высота H 720 мм; под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор — покупной; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 44, стр. 48 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.45 исп.1	Кронштейн-стойка под опорный изолятор 6–10 кВ сбоку, H 320 мм, под приварку 5.407-48 л.45 исп.1 Серия 5.407-48, сварная стойка из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 320 мм с изолятором на боковой стороне; без крепёжного уголка — под приварку, прокладки из круга 17 длиной 40 мм (3 шт.) по ГОСТ 2590-71; высота H 320 мм; под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор — покупной; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 45, стр. 49 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.45 исп.2	Кронштейн-стойка под опорный изолятор 6–10 кВ сбоку, H 420 мм, под приварку 5.407-48 л.45 исп.2 Серия 5.407-48, сварная стойка из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 420 мм с изолятором на боковой стороне; без крепёжного уголка — под приварку, прокладки из круга 17 длиной 40 мм (3 шт.) по ГОСТ 2590-71; высота H 420 мм; под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор — покупной; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 45, стр. 49 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.45 исп.3	Кронштейн-стойка под опорный изолятор 6–10 кВ сбоку, H 520 мм, под приварку 5.407-48 л.45 исп.3 Серия 5.407-48, сварная стойка из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 520 мм с изолятором на боковой стороне; без крепёжного уголка — под приварку, прокладки из круга 17 длиной 40 мм (3 шт.) по ГОСТ 2590-71; высота H 520 мм; под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор — покупной; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 45, стр. 49 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.45 исп.4	Кронштейн-стойка под опорный изолятор 6–10 кВ сбоку, H 620 мм, под приварку 5.407-48 л.45 исп.4 Серия 5.407-48, сварная стойка из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 620 мм с изолятором на боковой стороне; без крепёжного уголка — под приварку, прокладки из круга 17 длиной 40 мм (3 шт.) по ГОСТ 2590-71; высота H 620 мм; под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор — покупной; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 45, стр. 49 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.45 исп.5	Кронштейн-стойка под опорный изолятор 6–10 кВ сбоку, H 720 мм, под приварку 5.407-48 л.45 исп.5 Серия 5.407-48, сварная стойка из двух уголков 50×50×5 по ГОСТ 8509-72 длиной 720 мм с изолятором на боковой стороне; без крепёжного уголка — под приварку, прокладки из круга 17 длиной 40 мм (3 шт.) по ГОСТ 2590-71; высота H 720 мм; под один изолятор ИО-10-750 (ИО-10-375, ИО-6-375), изолятор — покупной; сварные соединения по ГОСТ 5264-80; марку стали задаёт проект (серия 5.407-48, лист 45, стр. 49 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

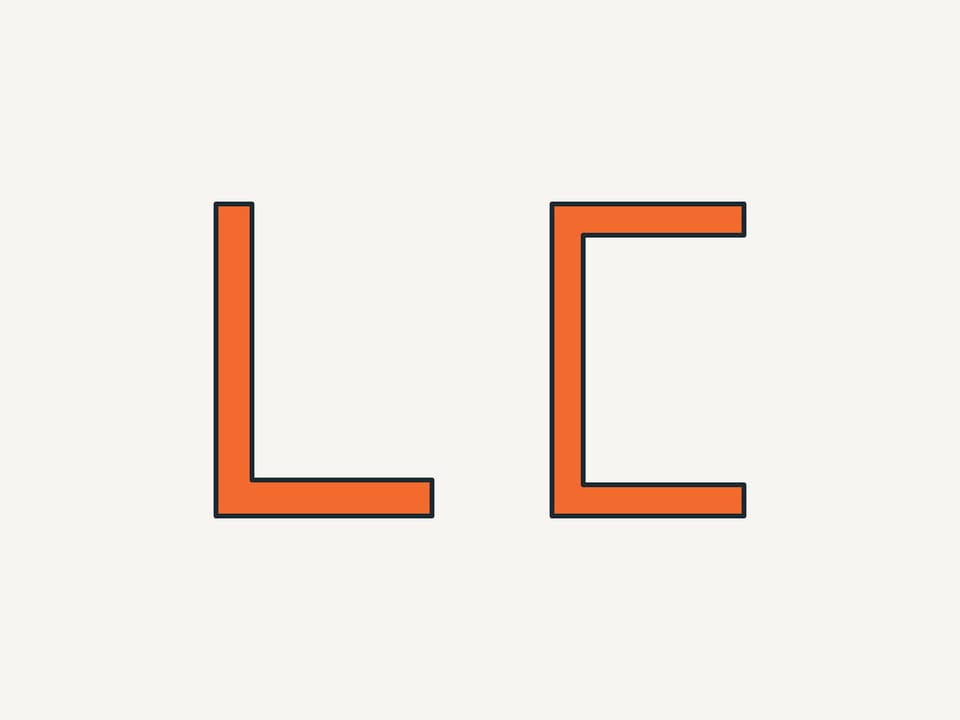

Артикул: 5.407-48 л.52 исп.1	Уголок крепёжный 40×40×4 длиной 250 мм с двумя пазами 5.407-48 л.52 исп.1 Серия 5.407-48, уголок 40×40×4 по ГОСТ 8509-72 длиной 250 мм, два паза под крепёж длиной Б 25 мм на расстоянии 25 мм от торцов и A 25 мм от кромки; пазы — лазер или сверление с фрезеровкой; деталь конструкций серии (серия 5.407-48, лист 52, стр. 56 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.52 исп.2	Уголок крепёжный 50×50×5 длиной 250 мм с двумя пазами 5.407-48 л.52 исп.2 Серия 5.407-48, уголок 50×50×5 по ГОСТ 8509-72 длиной 250 мм, два паза под крепёж длиной Б 32 мм на расстоянии 25 мм от торцов и A 30 мм от кромки; пазы — лазер или сверление с фрезеровкой; деталь конструкций серии (серия 5.407-48, лист 52, стр. 56 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.54	Уголок крепёжный 50×5 длиной 110 мм с пазом 5.407-48 л.54 Серия 5.407-48, уголок 50×50×5 по ГОСТ 8509-72 длиной 110 мм, паз 17 × 32 мм по центру (55 мм от торца, 30 мм от обушка); деталь конструкций серии (серия 5.407-48, лист 54, стр. 58 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-48 л.55	Уголок крепёжный 63×6 длиной 500 мм с двумя пазами 5.407-48 л.55 Серия 5.407-48, уголок 63×63×6 по ГОСТ 8509-72 длиной 500 мм, два паза 17 × 32 мм на расстоянии 100 мм от торцов, 35 мм от обушка; деталь конструкций на шесть изоляторов по л. 5, 6 (серия 5.407-48, лист 55, стр. 59 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

Нет нужного исполнения? Изготовим по вашему чертежу.
