Перильные блоки, стойки барьерного ограждения, цоколи, фланцы и ограждения лестничных сходов мостов и путепроводов

Стальные изделия мостового полотна автодорожных мостов и путепроводов по серии 3.503.1-81: бесстоечные перильные блоки с поручнем из трубы или швеллера, мостовые стойки барьерного ограждения из двутавра с фланцем и рёбрами, металлический цоколь, фланцы, соединительные детали и водоотводный лоток. По серии 3.503.1-96 — решётчатые ограждения маршей и площадок лестничных сходов с насыпи. Режем, сверлим, свариваем и окрашиваем по проекту. Цену и срок рассчитываем по запросу.

Серия 3.503.1-81 13 поз.

Артикул	Наименование	Цена и срок	Действия
Артикул: 3.503.1-81.3-1-1	Блок перильного ограждения ПО моста с поручнем из трубы 80×60×4, длина 2980 мм 3.503.1-81.3-1-1 Серия 3.503.1-81, сварной бесстоечный перильный блок высотой 1070 мм: поручень — труба прямоугольная 80×60×4 по ГОСТ 8645-68 L 2980 мм (1 шт.), стойки решётки — полоса 10×40 L 970 мм (20 шт., шаг 150 мм), низ — швеллер 8 L 2980 мм (1 шт.); сварка по ГОСТ 5264-80; марка стали — по таблице 1 технических требований выпуска (по климатическому исполнению: 16Д, 15ХСНД, 10ХСНД или ВСт3сп5 и др.); защита от коррозии — лакокрасочная по СНиП 2.03.11-85 (серия 3.503.1-81, вып. 3-1, лист 3.503.1-81.3-1-1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 3.503.1-81.3-1-2	Блок перильного ограждения ПО моста из швеллера 8, вариант, длина 2980 мм 3.503.1-81.3-1-2 Серия 3.503.1-81, сварной бесстоечный перильный блок высотой 1070 мм, вариант без трубы: поручень и низ — швеллер 8 L 2980 мм (2 шт.), стойки решётки — полоса 10×40 L 1026 мм (20 шт., шаг 150 мм); сварка по ГОСТ 5264-80; марка стали — по таблице 1 технических требований выпуска (по климатическому исполнению: 16Д, 15ХСНД, 10ХСНД или ВСт3сп5 и др.); защита от коррозии — лакокрасочная по СНиП 2.03.11-85 (серия 3.503.1-81, вып. 3-1, лист 3.503.1-81.3-1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 3.503.1-81.3-1-3	Цоколь металлический ЦМ перильного ограждения моста 300 × 300 мм 3.503.1-81.3-1-3 Серия 3.503.1-81, сварной цоколь высотой 150 мм: фланец Ф-1 (1 шт.), обечайка из полосы 10×130 L 250 мм (2 шт.) и L 230 мм (2 шт.), пластины 10×50 L 50 мм (4 шт.), трубки Ø 28×2,5 L 60 мм (4 шт.); заполняется бетоном на месте (бетон в поставку не входит); марка стали — по таблице 1 технических требований выпуска (по климатическому исполнению: 16Д, 15ХСНД, 10ХСНД или ВСт3сп5 и др.); защита от коррозии — лакокрасочная по СНиП 2.03.11-85 (серия 3.503.1-81, вып. 3-1, лист 3.503.1-81.3-1-3) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 3.503.1-81.3-1-4	Фланец Ф-1 цоколя перильного ограждения 300 × 300 × 20 мм 3.503.1-81.3-1-4 Серия 3.503.1-81, пластина из листа 20 мм 300 × 300 мм с четырьмя резьбовыми отверстиями М20 (межосевое 140 мм, от края 80 мм); марка стали — по таблице 1 технических требований выпуска (по климатическому исполнению: 16Д, 15ХСНД, 10ХСНД или ВСт3сп5 и др.); защита от коррозии — лакокрасочная по СНиП 2.03.11-85 (серия 3.503.1-81, вып. 3-1, лист 3.503.1-81.3-1-4) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 3.503.1-81.3-1-5	Стойка мостовая СМ барьерного ограждения из двутавра 12, высота 750 мм 3.503.1-81.3-1-5 Серия 3.503.1-81, сварная стойка: стойка С-1 — двутавр 12 по ГОСТ 8239-72 L 730 мм (1 шт.), рёбра жёсткости (6 шт.), фланец Ф-2 210 × 210 × 20 мм (1 шт.); сварка по ГОСТ 5264-80; марка стали — по таблице 1 технических требований выпуска (по климатическому исполнению: 16Д, 15ХСНД, 10ХСНД или ВСт3сп5 и др.); защита от коррозии — лакокрасочная по СНиП 2.03.11-85 (серия 3.503.1-81, вып. 3-1, лист 3.503.1-81.3-1-5) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 3.503.1-81.3-1-6	Стойка мостовая на цоколе СМЦ барьерного ограждения, высота 600 мм 3.503.1-81.3-1-6 Серия 3.503.1-81, сварная стойка: стойка С-2 — двутавр 12 по ГОСТ 8239-72 L 580 мм (1 шт.), рёбра жёсткости (4 шт.), фланец Ф-2 210 × 210 × 20 мм (1 шт.); сварка по ГОСТ 5264-80; марка стали — по таблице 1 технических требований выпуска (по климатическому исполнению: 16Д, 15ХСНД, 10ХСНД или ВСт3сп5 и др.); защита от коррозии — лакокрасочная по СНиП 2.03.11-85 (серия 3.503.1-81, вып. 3-1, лист 3.503.1-81.3-1-6) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 3.503.1-81.3-1-7 С-1	Стойка С-1 из двутавра 12 длиной 730 мм для мостового ограждения 3.503.1-81.3-1-7 С-1 Серия 3.503.1-81, двутавр 12 по ГОСТ 8239-72 длиной 730 мм, два отверстия Ø 18 мм в стенке (61 мм от верха, далее через 190 мм); деталь стойки СМ; марка стали — по таблице 1 технических требований выпуска (по климатическому исполнению: 16Д, 15ХСНД, 10ХСНД или ВСт3сп5 и др.); защита от коррозии — лакокрасочная по СНиП 2.03.11-85 (серия 3.503.1-81, вып. 3-1, лист 3.503.1-81.3-1-7) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

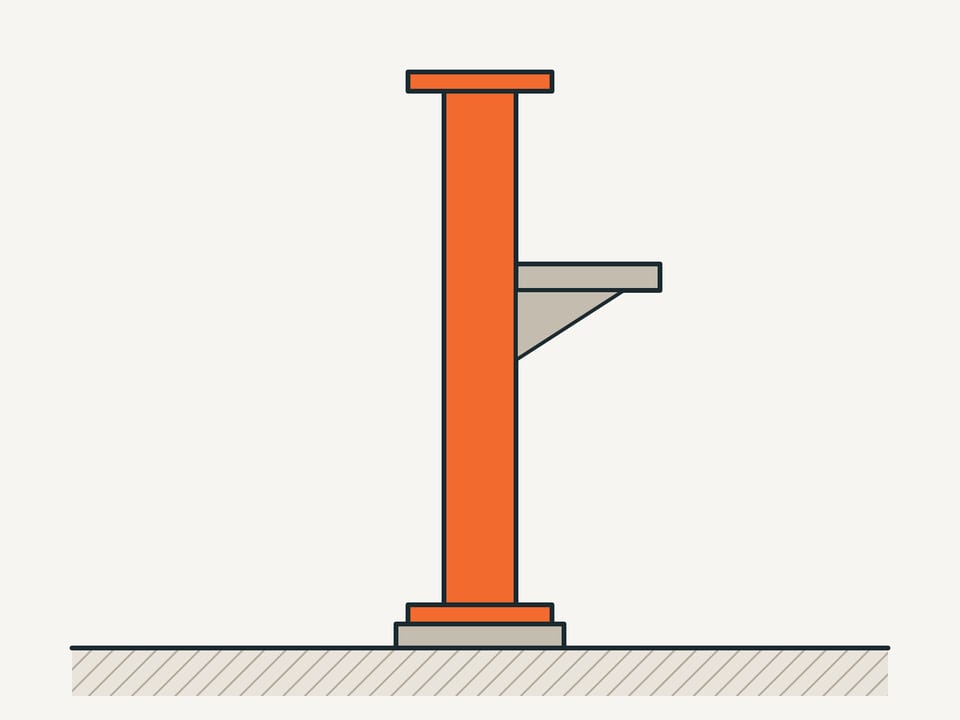

Артикул: 3.503.1-81.3-1-7 С-2	Стойка С-2 из двутавра 12 длиной 580 мм для мостового ограждения 3.503.1-81.3-1-7 С-2 Серия 3.503.1-81, двутавр 12 по ГОСТ 8239-72 длиной 580 мм, два отверстия Ø 18 мм в стенке (61 мм от верха, далее через 190 мм); деталь стойки СМЦ; марка стали — по таблице 1 технических требований выпуска (по климатическому исполнению: 16Д, 15ХСНД, 10ХСНД или ВСт3сп5 и др.); защита от коррозии — лакокрасочная по СНиП 2.03.11-85 (серия 3.503.1-81, вып. 3-1, лист 3.503.1-81.3-1-7) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 3.503.1-81.3-1-8	Ребро жёсткости стойки мостового ограждения 10 × 45 × 140 мм 3.503.1-81.3-1-8 Серия 3.503.1-81, трапециевидное ребро из полосы 10 мм, основание 45 мм, верх 30 мм, высота 140 мм — лазерная резка; деталь стоек СМ, СМЦ (серия 3.503.1-81, вып. 3-1, лист 3.503.1-81.3-1-8); марка стали — по таблице 1 технических требований выпуска (по климатическому исполнению: 16Д, 15ХСНД, 10ХСНД или ВСт3сп5 и др.); защита от коррозии — лакокрасочная по СНиП 2.03.11-85 — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 3.503.1-81.3-1-9	Фланец Ф-2 стойки мостового ограждения 210 × 210 × 20 мм 3.503.1-81.3-1-9 Серия 3.503.1-81, пластина из листа 20 мм 210 × 210 мм с четырьмя отверстиями Ø 22 мм (от края 35 мм); марка стали — по таблице 1 технических требований выпуска (по климатическому исполнению: 16Д, 15ХСНД, 10ХСНД или ВСт3сп5 и др.); защита от коррозии — лакокрасочная по СНиП 2.03.11-85 (серия 3.503.1-81, вып. 3-1, лист 3.503.1-81.3-1-9) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 3.503.1-81.3-1-13	Устройство световозвращающее УС-2 из уголка 100×63×7 длиной 80 мм 3.503.1-81.3-1-13 Серия 3.503.1-81, уголок неравнополочный 100×63×7 по ГОСТ 8510-86 L 80 мм с элементом световозвращающим ЭС (лист 3.503.1-81.3-1-16) на болтах М4 по ГОСТ 7805-70; световозвращающая краска и крепёж — по проекту (серия 3.503.1-81, вып. 3-1, лист 3.503.1-81.3-1-13); марка стали — по таблице 1 технических требований выпуска (по климатическому исполнению: 16Д, 15ХСНД, 10ХСНД или ВСт3сп5 и др.); защита от коррозии — лакокрасочная по СНиП 2.03.11-85 — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 3.503.1-81.3-1-17	Лоток водоотводный мостового полотна из листа 2 мм, развёртка 420 × 400 мм 3.503.1-81.3-1-17 Серия 3.503.1-81, гнутый лоток из листа 2 мм (развёртка 420 × 400 мм, две линии гиба, борта 100 мм, ширина по дну 200 мм) — латунь Л85 по ГОСТ 931-78 или оцинкованная сталь ВСт3пс2 по ГОСТ 19904-74 (по таблице 1 выпуска; оцинкованный лист — покупной) — лазерная резка и гибка на листогибе (серия 3.503.1-81, вып. 3-1, лист 3.503.1-81.3-1-17) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 3.503.1-81.3-1-18	Изделие соединительное МС-1 из полосы 10 × 100 мм 3.503.1-81.3-1-18 Серия 3.503.1-81, плоская деталь из полосы 10×100 по ГОСТ 103-76 длиной 100 мм со срезанными углами (по листу) — лазерная резка; марка стали — по таблице 1 технических требований выпуска (по климатическому исполнению: 16Д, 15ХСНД, 10ХСНД или ВСт3сп5 и др.); защита от коррозии — лакокрасочная по СНиП 2.03.11-85 (серия 3.503.1-81, вып. 3-1, лист 3.503.1-81.3-1-18) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

Серия 3.503.1-96 8 поз.

Артикул	Наименование	Цена и срок	Действия
Артикул: ОГМ21л	Ограждение марша лестничного схода моста ОГМ21л, высота марша 2100 мм, левое ОГМ21л Серия 3.503.1-96, решётчатое ограждение марша высотой 1200 мм: поручень — уголок 63×63×5 по ГОСТ 8509-86 L 4740 мм (1 шт.), стойки — квадрат 22 по ГОСТ 2591 L 1200 мм (6 шт.), заполнение — круг Ø 8 A-I по ГОСТ 5781-82 L 950 мм (22 шт.), полоса 4×25 по ГОСТ 103-76 (низ L 4740 мм и детали узлов); сварка по ГОСТ 5264-80; крепится к закладным изделиям ступеней и площадок сваркой на месте; изготовление и приёмка — по ГОСТ 23120 (в серии — -78); марку стали задаёт выпуск 0-2 серии (серия 3.503.1-96, вып. 2-2, листы 3.503.1-96.2-2-2, -5) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

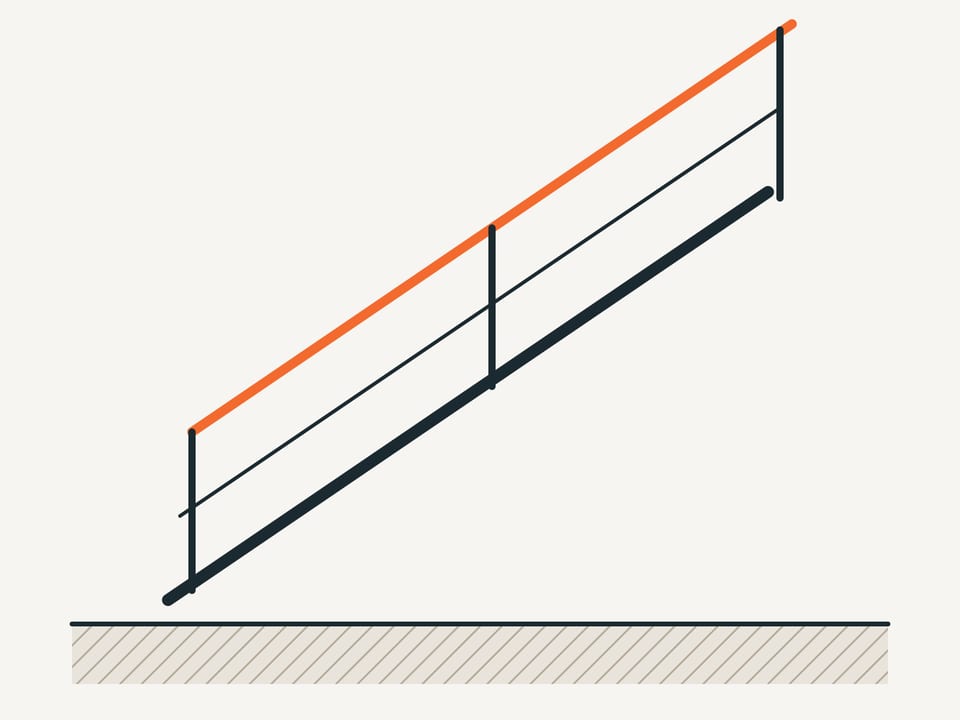

Артикул: ОГМ21п	Ограждение марша лестничного схода моста ОГМ21п, высота марша 2100 мм, правое ОГМ21п Серия 3.503.1-96, решётчатое ограждение марша высотой 1200 мм: поручень — уголок 63×63×5 по ГОСТ 8509-86 L 4740 мм (1 шт.), стойки — квадрат 22 по ГОСТ 2591 L 1200 мм (6 шт.), заполнение — круг Ø 8 A-I по ГОСТ 5781-82 L 950 мм (22 шт.), полоса 4×25 по ГОСТ 103-76 (низ L 4740 мм и детали узлов); сварка по ГОСТ 5264-80; крепится к закладным изделиям ступеней и площадок сваркой на месте; изготовление и приёмка — по ГОСТ 23120 (в серии — -78); марку стали задаёт выпуск 0-2 серии (серия 3.503.1-96, вып. 2-2, листы 3.503.1-96.2-2-2, -5) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ОГМ27л	Ограждение марша лестничного схода моста ОГМ27л, высота марша 2700 мм, левое ОГМ27л Серия 3.503.1-96, решётчатое ограждение марша высотой 1200 мм: поручень — уголок 63×63×5 по ГОСТ 8509-86 L 6080 мм (1 шт.), стойки — квадрат 22 по ГОСТ 2591 L 1200 мм (7 шт.), заполнение — круг Ø 8 A-I по ГОСТ 5781-82 L 950 мм (29 шт.), полоса 4×25 по ГОСТ 103-76 (низ L 6080 мм и детали узлов); сварка по ГОСТ 5264-80; крепится к закладным изделиям ступеней и площадок сваркой на месте; изготовление и приёмка — по ГОСТ 23120 (в серии — -78); марку стали задаёт выпуск 0-2 серии (серия 3.503.1-96, вып. 2-2, листы 3.503.1-96.2-2-3, -5) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ОГМ27п	Ограждение марша лестничного схода моста ОГМ27п, высота марша 2700 мм, правое ОГМ27п Серия 3.503.1-96, решётчатое ограждение марша высотой 1200 мм: поручень — уголок 63×63×5 по ГОСТ 8509-86 L 6080 мм (1 шт.), стойки — квадрат 22 по ГОСТ 2591 L 1200 мм (7 шт.), заполнение — круг Ø 8 A-I по ГОСТ 5781-82 L 950 мм (29 шт.), полоса 4×25 по ГОСТ 103-76 (низ L 6080 мм и детали узлов); сварка по ГОСТ 5264-80; крепится к закладным изделиям ступеней и площадок сваркой на месте; изготовление и приёмка — по ГОСТ 23120 (в серии — -78); марку стали задаёт выпуск 0-2 серии (серия 3.503.1-96, вып. 2-2, листы 3.503.1-96.2-2-3, -5) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ОГП7.5л	Ограждение площадки лестничного схода моста ОГП7,5л, длина 750 мм, левое ОГП7.5л Серия 3.503.1-96, решётчатое ограждение площадки высотой 1200 мм: поручень — уголок 63×63×5 по ГОСТ 8509-86 L 750 мм (1 шт.), стойки — квадрат 22 по ГОСТ 2591 L 1200 мм (2 шт.), заполнение — круг Ø 8 A-I по ГОСТ 5781-82 L 950 мм (3 шт.), полоса 4×25 по ГОСТ 103-76 (детали узлов); сварка по ГОСТ 5264-80; крепится к закладным изделиям ступеней и площадок сваркой на месте; изготовление и приёмка — по ГОСТ 23120 (в серии — -78); марку стали задаёт выпуск 0-2 серии (серия 3.503.1-96, вып. 2-2, листы 3.503.1-96.2-2-4, -5) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

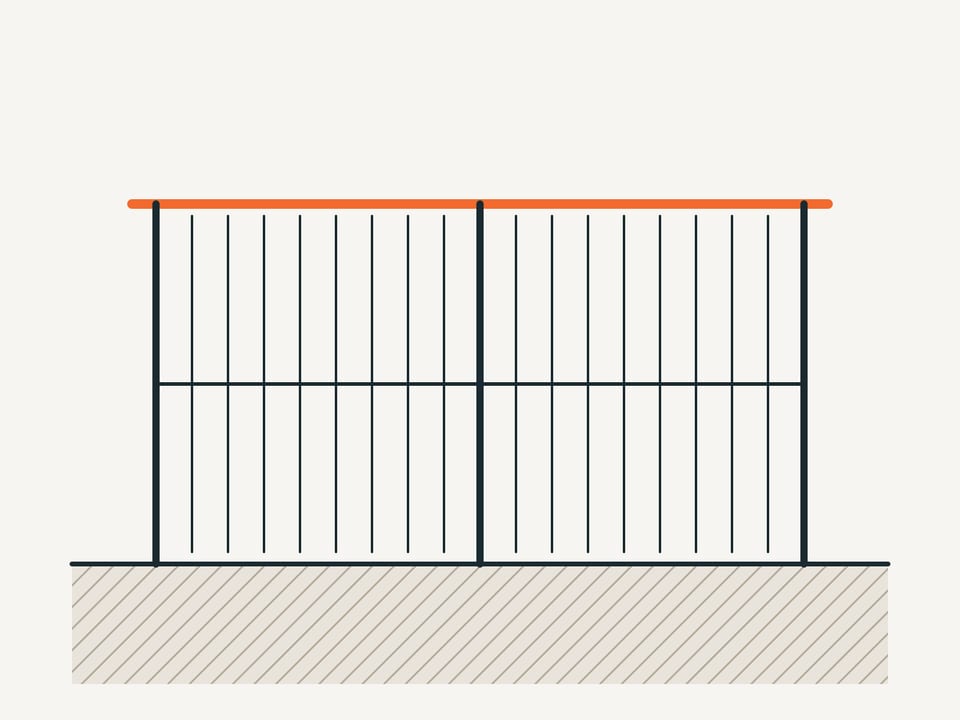

Артикул: ОГП7.5п	Ограждение площадки лестничного схода моста ОГП7,5п, длина 750 мм, правое ОГП7.5п Серия 3.503.1-96, решётчатое ограждение площадки высотой 1200 мм: поручень — уголок 63×63×5 по ГОСТ 8509-86 L 750 мм (1 шт.), стойки — квадрат 22 по ГОСТ 2591 L 1200 мм (2 шт.), заполнение — круг Ø 8 A-I по ГОСТ 5781-82 L 950 мм (3 шт.), полоса 4×25 по ГОСТ 103-76 (детали узлов); сварка по ГОСТ 5264-80; крепится к закладным изделиям ступеней и площадок сваркой на месте; изготовление и приёмка — по ГОСТ 23120 (в серии — -78); марку стали задаёт выпуск 0-2 серии (серия 3.503.1-96, вып. 2-2, листы 3.503.1-96.2-2-4, -5) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ОГП11л	Ограждение площадки лестничного схода моста ОГП11л, длина 1100 мм, левое ОГП11л Серия 3.503.1-96, решётчатое ограждение площадки высотой 1200 мм: поручень — уголок 63×63×5 по ГОСТ 8509-86 L 1100 мм (1 шт.), стойки — квадрат 22 по ГОСТ 2591 L 1200 мм (2 шт.), заполнение — круг Ø 8 A-I по ГОСТ 5781-82 L 950 мм (5 шт.), полоса 4×25 по ГОСТ 103-76 (детали узлов); сварка по ГОСТ 5264-80; крепится к закладным изделиям ступеней и площадок сваркой на месте; изготовление и приёмка — по ГОСТ 23120 (в серии — -78); марку стали задаёт выпуск 0-2 серии (серия 3.503.1-96, вып. 2-2, листы 3.503.1-96.2-2-4, -5) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ОГП11п	Ограждение площадки лестничного схода моста ОГП11п, длина 1100 мм, правое ОГП11п Серия 3.503.1-96, решётчатое ограждение площадки высотой 1200 мм: поручень — уголок 63×63×5 по ГОСТ 8509-86 L 1100 мм (1 шт.), стойки — квадрат 22 по ГОСТ 2591 L 1200 мм (2 шт.), заполнение — круг Ø 8 A-I по ГОСТ 5781-82 L 950 мм (5 шт.), полоса 4×25 по ГОСТ 103-76 (детали узлов); сварка по ГОСТ 5264-80; крепится к закладным изделиям ступеней и площадок сваркой на месте; изготовление и приёмка — по ГОСТ 23120 (в серии — -78); марку стали задаёт выпуск 0-2 серии (серия 3.503.1-96, вып. 2-2, листы 3.503.1-96.2-2-4, -5) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

Нет нужного исполнения? Изготовим по вашему чертежу.
