Кронштейны крепления крупных воздушно-отопительных агрегатов к колоннам

Сварные кронштейны для подвески крупных воздушно-отопительных агрегатов на железобетонных и металлических колоннах цехов по серии 5.904-48: продольные балки из швеллера или уголка, поперечины, укосина и косынки, варианты с приваркой к закладным и на стяжных шпильках. Режем прокат, вырезаем косынки на лазере, сверлим отверстия, свариваем и окрашиваем по проекту. Исполнение подбирают по агрегату, сечению колонны и схеме установки из проекта. Цену и срок рассчитываем по запросу.

Серия 5.904-48 вып. 1-2 35 поз.

Артикул	Наименование	Цена и срок	Действия
Артикул: А17В 062.010	Кронштейн агрегата АО2-20/АО2-25 из швеллера № 6,5, B1 460 мм, высота 930 мм А17В 062.010 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата к колонне прямоугольного сечения (схема 1), рис. 1: продольные швеллеры № 6,5 по ГОСТ 8240-72 длиной 1590 мм, уголки А17В 036.003-09 (75×75×6 по ГОСТ 8509-86), поперечины, укосины под 45°; для справок B 520 мм, B1 460 мм, H 930 мм, L 1590 мм; L1 1275 мм, b 100 мм; отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 062.010 СБ, стр. 5 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 062.010-01	Кронштейн агрегата АО2-20/АО2-25 из швеллера № 6,5, B1 660 мм, высота 930 мм А17В 062.010-01 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата к колонне прямоугольного сечения (схема 1), рис. 2: продольные швеллеры № 6,5 по ГОСТ 8240-72 длиной 1590 мм, уголки А17В 036.003-10 (75×75×6 по ГОСТ 8509-86), поперечины, укосины под 45°; для справок B 520 мм, B1 660 мм, H 930 мм, L 1590 мм; L1 1275 мм, b 100 мм, b1 136 мм; отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 062.010 СБ, стр. 5 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 062.010-02	Кронштейн агрегата АО2-20/АО2-25 из швеллера № 6,5, B1 560 мм, высота 930 мм А17В 062.010-02 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата к колонне прямоугольного сечения (схема 1), рис. 2: продольные швеллеры № 6,5 по ГОСТ 8240-72 длиной 1590 мм, уголки А17В 036.003-11 (75×75×6 по ГОСТ 8509-86), поперечины, укосины под 45°; для справок B 520 мм, B1 560 мм, H 930 мм, L 1590 мм; L1 1275 мм, b 100 мм, b1 86 мм; отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 062.010 СБ, стр. 5 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 062.010-03	Кронштейн агрегата АО2-20/АО2-25 из швеллера № 8, B1 460 мм, высота 1180 мм А17В 062.010-03 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата к колонне прямоугольного сечения (схема 1), рис. 1: продольные швеллеры № 8 по ГОСТ 8240-72 длиной 2090 мм, уголки А17В 036.003-09 (75×75×6 по ГОСТ 8509-86), поперечины, укосины под 45°; для справок B 528 мм, B1 460 мм, H 1180 мм, L 2090 мм; L1 1775 мм, b 96 мм; отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 062.010 СБ, стр. 5 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 062.010-04	Кронштейн агрегата АО2-20/АО2-25 из швеллера № 8, B1 660 мм, высота 1180 мм А17В 062.010-04 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата к колонне прямоугольного сечения (схема 1), рис. 2: продольные швеллеры № 8 по ГОСТ 8240-72 длиной 2090 мм, уголки А17В 036.003-10 (75×75×6 по ГОСТ 8509-86), поперечины, укосины под 45°; для справок B 528 мм, B1 660 мм, H 1180 мм, L 2090 мм; L1 1775 мм, b 96 мм, b1 136 мм; отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 062.010 СБ, стр. 5 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 062.010-05	Кронштейн агрегата АО2-20/АО2-25 из швеллера № 8, B1 560 мм, высота 1180 мм А17В 062.010-05 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата к колонне прямоугольного сечения (схема 1), рис. 2: продольные швеллеры № 8 по ГОСТ 8240-72 длиной 2090 мм, уголки А17В 036.003-11 (75×75×6 по ГОСТ 8509-86), поперечины, укосины под 45°; для справок B 528 мм, B1 560 мм, H 1180 мм, L 2090 мм; L1 1775 мм, b 96 мм, b1 86 мм; отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 062.010 СБ, стр. 5 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 063.010	Кронштейн агрегата АО2-20/АО2-25 из швеллера № 6,5, B 800 мм, B1 460 мм А17В 063.010 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата к колонне прямоугольного сечения (схема 2): продольные швеллеры № 6,5 по ГОСТ 8240-72 длиной 1570 мм, уголки А17В 036.003-12 (75×75×8 по ГОСТ 8509-86), поперечины, укосины под 45°; высота 1210 мм; для справок B 800 мм, B1 460 мм, B2 1275 мм; расстояние между отверстиями 660 мм, отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 063.010 СБ, стр. 8 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 063.010-01	Кронштейн агрегата АО2-20/АО2-25 из швеллера № 6,5, B 1300 мм, B1 460 мм А17В 063.010-01 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата к колонне прямоугольного сечения (схема 2): продольные швеллеры № 6,5 по ГОСТ 8240-72 длиной 1570 мм, уголки А17В 036.003-13 (75×75×8 по ГОСТ 8509-86), поперечины, укосины под 45°; высота 1210 мм; для справок B 1300 мм, B1 460 мм, B2 1775 мм; расстояние между отверстиями 660 мм, отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 063.010 СБ, стр. 8 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 063.010-02	Кронштейн агрегата АО2-20/АО2-25 из швеллера № 6,5, B 800 мм, B1 560 мм А17В 063.010-02 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата к колонне прямоугольного сечения (схема 2): продольные швеллеры № 6,5 по ГОСТ 8240-72 длиной 1570 мм, уголки А17В 036.003-14 (75×75×8 по ГОСТ 8509-86), поперечины, укосины под 45°; высота 1210 мм; для справок B 800 мм, B1 560 мм, B2 1275 мм; расстояние между отверстиями 660 мм, отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 063.010 СБ, стр. 8 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 063.010-03	Кронштейн агрегата АО2-20/АО2-25 из швеллера № 6,5, B 1300 мм, B1 560 мм А17В 063.010-03 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата к колонне прямоугольного сечения (схема 2): продольные швеллеры № 6,5 по ГОСТ 8240-72 длиной 1570 мм, уголки А17В 036.003-15 (75×75×8 по ГОСТ 8509-86), поперечины, укосины под 45°; высота 1210 мм; для справок B 1300 мм, B1 560 мм, B2 1775 мм; расстояние между отверстиями 660 мм, отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 063.010 СБ, стр. 8 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 066.010	Кронштейн агрегата к колонне из швеллера № 6,5, B 400 мм, высота 930 мм А17В 066.010 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата АО2-20 / АО2-25 к колонне прямоугольного сечения (схема 1, на стяжных шпильках): продольные швеллеры № 6,5 по ГОСТ 8240-72 длиной 1590 мм, уголки А17В 066.001 … 003 (75×75×6 по ГОСТ 8509-86), поперечины, укосины под 45°; для справок B 400 мм, L 1590 мм; H 930 мм, L1 1275 мм, b 160 мм; расстояние между отверстиями 660 мм, 4 отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 066.010 СБ, стр. 13 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 066.010-01	Кронштейн агрегата к колонне из швеллера № 6,5, B 600 мм, высота 930 мм А17В 066.010-01 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата АО2-20 / АО2-25 к колонне прямоугольного сечения (схема 1, на стяжных шпильках): продольные швеллеры № 6,5 по ГОСТ 8240-72 длиной 1590 мм, уголки А17В 066.001 … 003 (75×75×6 по ГОСТ 8509-86), поперечины, укосины под 45°; для справок B 600 мм, L 1590 мм; H 930 мм, L1 1275 мм, b 60 мм; расстояние между отверстиями 660 мм, 4 отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 066.010 СБ, стр. 13 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 066.010-02	Кронштейн агрегата к колонне из швеллера № 6,5, B 500 мм, высота 930 мм А17В 066.010-02 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата АО2-20 / АО2-25 к колонне прямоугольного сечения (схема 1, на стяжных шпильках): продольные швеллеры № 6,5 по ГОСТ 8240-72 длиной 1590 мм, уголки А17В 066.001 … 003 (75×75×6 по ГОСТ 8509-86), поперечины, укосины под 45°; для справок B 500 мм, L 1590 мм; H 930 мм, L1 1275 мм, b 110 мм; расстояние между отверстиями 660 мм, 4 отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 066.010 СБ, стр. 13 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 066.010-03	Кронштейн агрегата к колонне из швеллера № 8, B 400 мм, высота 1180 мм А17В 066.010-03 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата АО2-20 / АО2-25 к колонне прямоугольного сечения (схема 1, на стяжных шпильках): продольные швеллеры № 8 по ГОСТ 8240-72 длиной 2090 мм, уголки А17В 066.001 … 003 (75×75×6 по ГОСТ 8509-86), поперечины, укосины под 45°; для справок B 400 мм, L 2090 мм; H 1180 мм, L1 1775 мм, b 160 мм; расстояние между отверстиями 660 мм, 4 отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 066.010 СБ, стр. 13 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 066.010-04	Кронштейн агрегата к колонне из швеллера № 8, B 600 мм, высота 1180 мм А17В 066.010-04 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата АО2-20 / АО2-25 к колонне прямоугольного сечения (схема 1, на стяжных шпильках): продольные швеллеры № 8 по ГОСТ 8240-72 длиной 2090 мм, уголки А17В 066.001 … 003 (75×75×6 по ГОСТ 8509-86), поперечины, укосины под 45°; для справок B 600 мм, L 2090 мм; H 1180 мм, L1 1775 мм, b 60 мм; расстояние между отверстиями 660 мм, 4 отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 066.010 СБ, стр. 13 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 066.010-05	Кронштейн агрегата к колонне из швеллера № 8, B 500 мм, высота 1180 мм А17В 066.010-05 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата АО2-20 / АО2-25 к колонне прямоугольного сечения (схема 1, на стяжных шпильках): продольные швеллеры № 8 по ГОСТ 8240-72 длиной 2090 мм, уголки А17В 066.001 … 003 (75×75×6 по ГОСТ 8509-86), поперечины, укосины под 45°; для справок B 500 мм, L 2090 мм; H 1180 мм, L1 1775 мм, b 110 мм; расстояние между отверстиями 660 мм, 4 отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 066.010 СБ, стр. 13 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

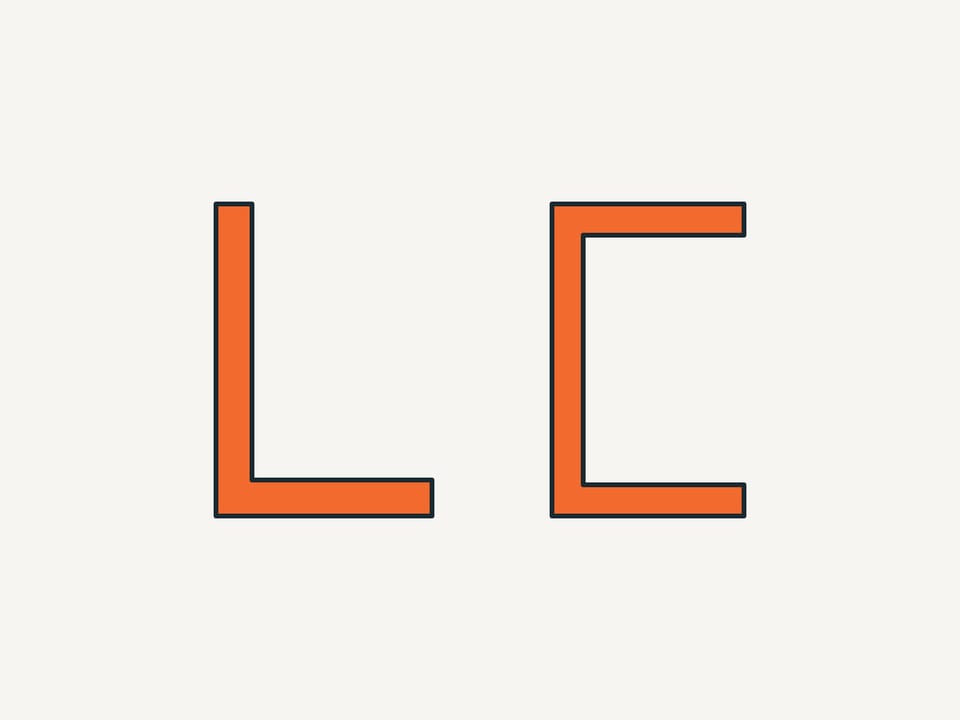

Артикул: А17В 067.001	Поперечина кронштейна агрегата из уголка 110×70×8 длиной 1835 мм А17В 067.001 Серия 5.904-48 вып. 1-2, неравнополочный уголок 110×70×8 по ГОСТ 8510-86 длиной 1835 мм, 2 отверстия Ø22 мм с шагом 1775 мм, 30 мм от торца, 40 мм от обушка; неуказанные отклонения H14, h14, ±IT14/2; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 067.001, стр. 33 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 067.010	Кронштейн агрегата к колонне из швеллера № 6,5, B 400 мм, B1 1275 мм А17В 067.010 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата АО2-20 / АО2-25 к колонне прямоугольного сечения (схема 2): продольные швеллеры № 6,5 по ГОСТ 8240-72 длиной 1570 мм, поперечины А17В 036.006-12, уголки 75×75×6 по ГОСТ 8509-86, укосины под 45°; высота 1210 мм; для справок B 400 мм, B1 1275 мм, l 75 мм; b 468 мм; 4 отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 067.010 СБ, стр. 16 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 067.010-01	Кронштейн агрегата к колонне из швеллера № 6,5, B 500 мм, B1 1275 мм А17В 067.010-01 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата АО2-20 / АО2-25 к колонне прямоугольного сечения (схема 2): продольные швеллеры № 6,5 по ГОСТ 8240-72 длиной 1570 мм, поперечины А17В 036.006-12, уголки 75×75×6 по ГОСТ 8509-86, укосины под 45°; высота 1210 мм; для справок B 500 мм, B1 1275 мм, l 75 мм; b 418 мм; 4 отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 067.010 СБ, стр. 16 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 067.010-02	Кронштейн агрегата к колонне из швеллера № 6,5, B 400 мм, B1 1775 мм А17В 067.010-02 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата АО2-20 / АО2-25 к колонне прямоугольного сечения (схема 2): продольные швеллеры № 6,5 по ГОСТ 8240-72 длиной 1570 мм, поперечины А17В 067.001 (уголок 110×70×8), уголки 75×75×6 по ГОСТ 8509-86, укосины под 45°; высота 1210 мм; для справок B 400 мм, B1 1775 мм, l 70 мм; b 718 мм; 4 отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 067.010 СБ, стр. 16 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 067.010-03	Кронштейн агрегата к колонне из швеллера № 6,5, B 500 мм, B1 1775 мм А17В 067.010-03 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата АО2-20 / АО2-25 к колонне прямоугольного сечения (схема 2): продольные швеллеры № 6,5 по ГОСТ 8240-72 длиной 1570 мм, поперечины А17В 067.001 (уголок 110×70×8), уголки 75×75×6 по ГОСТ 8509-86, укосины под 45°; высота 1210 мм; для справок B 500 мм, B1 1775 мм, l 70 мм; b 668 мм; 4 отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 067.010 СБ, стр. 16 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

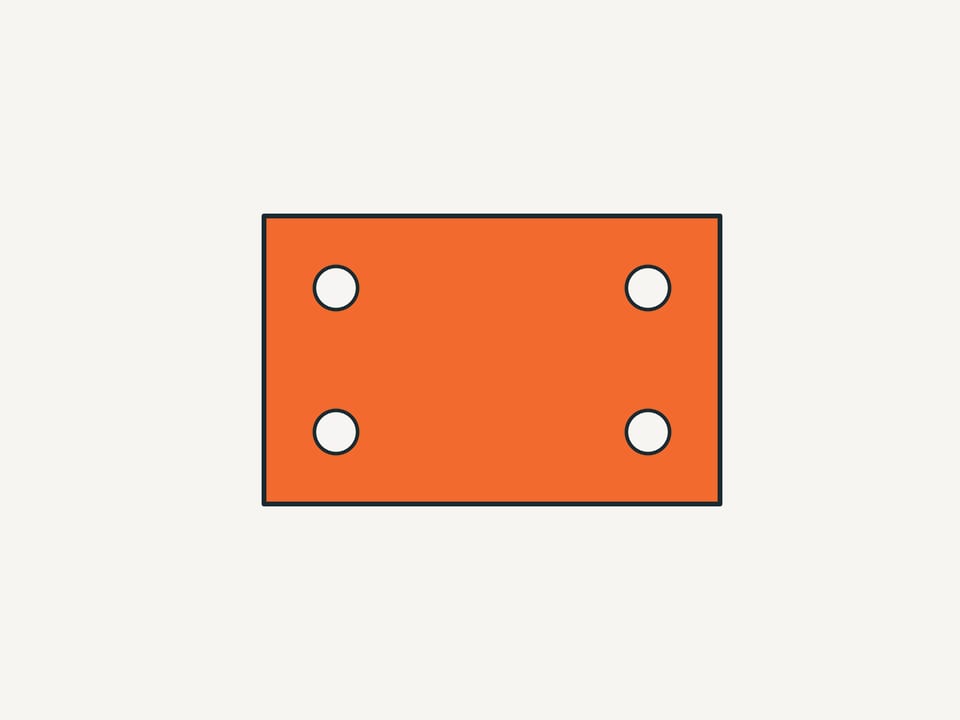

Артикул: А17В 073.005	Косынка кронштейна агрегата из листа 5 мм, 150×175 мм А17В 073.005 Серия 5.904-48 вып. 1-2, лист 5 мм по ГОСТ 19903-74, контур 150 × 175 мм со скосом до 60 мм, резка на лазере; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 073.005, стр. 33 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 073.006	Поперечина кронштейна агрегата из уголка 75×8 длиной 250 мм А17В 073.006 Серия 5.904-48 вып. 1-2, уголок 75×75×8 по ГОСТ 8509-86 длиной 250 мм, отверстие Ø22 мм на расстоянии 125 мм от торца и 45 мм от обушка; неуказанные отклонения H14, h14, ±IT14/2; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 073.006, стр. 29 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 073.006-01	Поперечина кронштейна агрегата из уголка 75×8 длиной 450 мм А17В 073.006-01 Серия 5.904-48 вып. 1-2, уголок 75×75×8 по ГОСТ 8509-86 длиной 450 мм, отверстие Ø22 мм на расстоянии 225 мм от торца и 45 мм от обушка; неуказанные отклонения H14, h14, ±IT14/2; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 073.006, стр. 29 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 073.006-02	Поперечина кронштейна агрегата из уголка 75×8 длиной 350 мм А17В 073.006-02 Серия 5.904-48 вып. 1-2, уголок 75×75×8 по ГОСТ 8509-86 длиной 350 мм, отверстие Ø22 мм на расстоянии 175 мм от торца и 45 мм от обушка; неуказанные отклонения H14, h14, ±IT14/2; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 073.006, стр. 29 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 073.010	Кронштейн агрегата СТД300П из уголка 75×8, B 400 мм, B1 460 мм А17В 073.010 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата СТД300П к колонне прямоугольного сечения: продольные уголки А17В 073.004 (75×75×8 по ГОСТ 8509-86, длина 1325 мм), уголки-прижимы 75×75×8, поперечины А17В 073.006, косынки А17В 073.005 из листа 5 мм, укосины под 45°; высота 1280 мм, длина 1325 мм (для справок); B 400 мм, B1 460 мм (для справок), дополнительно 2 отверстия Ø22 мм; b 60 мм; отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 073.010 СБ, стр. 23 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 073.010-01	Кронштейн агрегата СТД300П из уголка 75×8, B 600 мм, B1 660 мм А17В 073.010-01 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата СТД300П к колонне прямоугольного сечения: продольные уголки А17В 073.004 (75×75×8 по ГОСТ 8509-86, длина 1325 мм), уголки-прижимы 75×75×8, поперечины А17В 073.006, косынки А17В 073.005 из листа 5 мм, укосины под 45°; высота 1280 мм, длина 1325 мм (для справок); B 600 мм, B1 660 мм (для справок), дополнительно 2 отверстия Ø22 мм; b 60 мм; отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 073.010 СБ, стр. 23 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 073.010-02	Кронштейн агрегата СТД300П из уголка 75×8, B 500 мм, B1 560 мм А17В 073.010-02 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата СТД300П к колонне прямоугольного сечения: продольные уголки А17В 073.004 (75×75×8 по ГОСТ 8509-86, длина 1325 мм), уголки-прижимы 75×75×8, поперечины А17В 073.006, косынки А17В 073.005 из листа 5 мм, укосины под 45°; высота 1280 мм, длина 1325 мм (для справок); B 500 мм, B1 560 мм (для справок), дополнительно 2 отверстия Ø22 мм; b 60 мм; отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 073.010 СБ, стр. 23 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

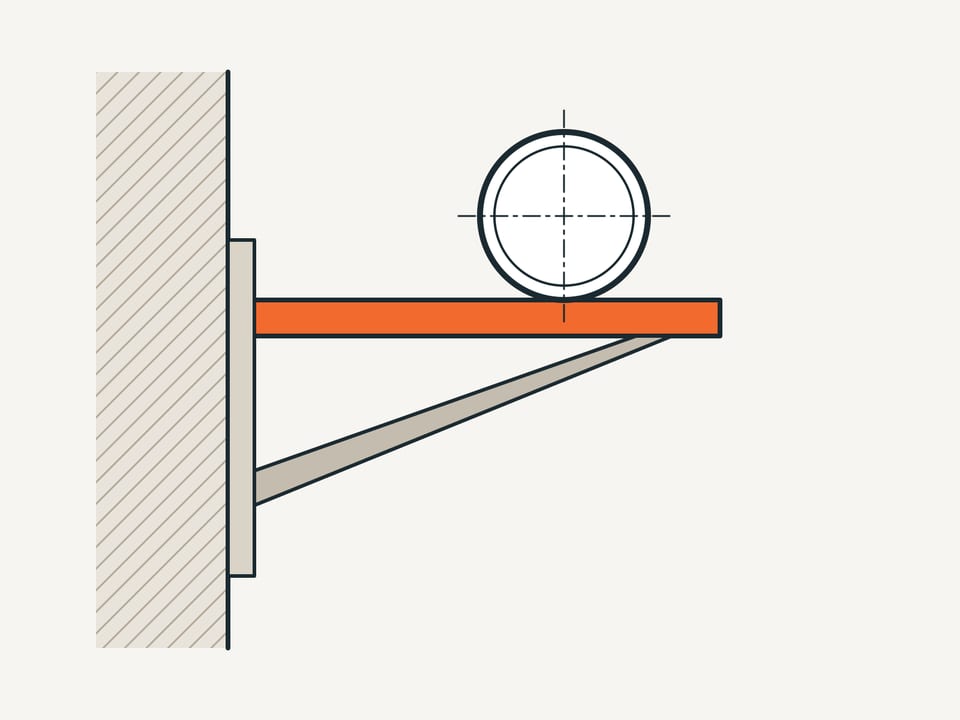

Артикул: А17В 073.010-03	Кронштейн агрегата СТД300П из уголка 75×8, B 400 мм, без доп. отверстий А17В 073.010-03 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата СТД300П к колонне прямоугольного сечения: продольные уголки А17В 073.004 (75×75×8 по ГОСТ 8509-86, длина 1325 мм), уголки-прижимы 75×75×8, поперечины А17В 073.006, косынки А17В 073.005 из листа 5 мм, укосины под 45°; высота 1280 мм, длина 1325 мм (для справок); B 400 мм; b 5 мм; отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 073.010 СБ, стр. 23 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 073.010-04	Кронштейн агрегата СТД300П из уголка 75×8, B 600 мм, без доп. отверстий А17В 073.010-04 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата СТД300П к колонне прямоугольного сечения: продольные уголки А17В 073.004 (75×75×8 по ГОСТ 8509-86, длина 1325 мм), уголки-прижимы 75×75×8, поперечины А17В 073.006, косынки А17В 073.005 из листа 5 мм, укосины под 45°; высота 1280 мм, длина 1325 мм (для справок); B 600 мм; b 5 мм; отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 073.010 СБ, стр. 23 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 073.010-05	Кронштейн агрегата СТД300П из уголка 75×8, B 500 мм, без доп. отверстий А17В 073.010-05 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата СТД300П к колонне прямоугольного сечения: продольные уголки А17В 073.004 (75×75×8 по ГОСТ 8509-86, длина 1325 мм), уголки-прижимы 75×75×8, поперечины А17В 073.006, косынки А17В 073.005 из листа 5 мм, укосины под 45°; высота 1280 мм, длина 1325 мм (для справок); B 500 мм; b 5 мм; отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 073.010 СБ, стр. 23 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 074.010	Кронштейн агрегата СТД300П из уголка 75×8, схема 2, L 400 мм, L1 460 мм А17В 074.010 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата СТД300П к колонне прямоугольного сечения (схема 2): продольные уголки А17В 073.004 (75×75×8 по ГОСТ 8509-86, длина 1325 мм), уголки-прижимы 75×75×8, поперечина А17В 036.006-14, косынки А17В 073.005 из листа 5 мм, укосины под 45°; высота 1280 мм, длина 1325 мм, ширина 730 мм (для справок); L 400 мм, L1 460 мм (для справок), дополнительно 2 отверстия Ø22 мм; l 195 мм, l1 60 мм; отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 074.010 СБ, стр. 23 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 074.010-01	Кронштейн агрегата СТД300П из уголка 75×8, схема 2, L 500 мм, L1 560 мм А17В 074.010-01 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата СТД300П к колонне прямоугольного сечения (схема 2): продольные уголки А17В 073.004 (75×75×8 по ГОСТ 8509-86, длина 1325 мм), уголки-прижимы 75×75×8, поперечина А17В 036.006-14, косынки А17В 073.005 из листа 5 мм, укосины под 45°; высота 1280 мм, длина 1325 мм, ширина 730 мм (для справок); L 500 мм, L1 560 мм (для справок), дополнительно 2 отверстия Ø22 мм; l 145 мм, l1 60 мм; отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 074.010 СБ, стр. 23 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 074.010-02	Кронштейн агрегата СТД300П из уголка 75×8, схема 2, L 400 мм А17В 074.010-02 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата СТД300П к колонне прямоугольного сечения (схема 2): продольные уголки А17В 073.004 (75×75×8 по ГОСТ 8509-86, длина 1325 мм), уголки-прижимы 75×75×8, поперечина А17В 036.006-14, косынки А17В 073.005 из листа 5 мм, укосины под 45°; высота 1280 мм, длина 1325 мм, ширина 730 мм (для справок); L 400 мм; l 195 мм, l1 5 мм; отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 074.010 СБ, стр. 23 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: А17В 074.010-03	Кронштейн агрегата СТД300П из уголка 75×8, схема 2, L 500 мм А17В 074.010-03 Серия 5.904-48 вып. 1-2, сварной кронштейн крепления агрегата СТД300П к колонне прямоугольного сечения (схема 2): продольные уголки А17В 073.004 (75×75×8 по ГОСТ 8509-86, длина 1325 мм), уголки-прижимы 75×75×8, поперечина А17В 036.006-14, косынки А17В 073.005 из листа 5 мм, укосины под 45°; высота 1280 мм, длина 1325 мм, ширина 730 мм (для справок); L 500 мм; l 145 мм, l1 5 мм; отверстия Ø22 мм; швы по ГОСТ 5264-80, катет 5 мм; сталь ВСт3 по ГОСТ 535-79 / ГОСТ 14637-79 или по проекту (А17В 074.010 СБ, стр. 23 альбома выпуска 1-2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

Нет нужного исполнения? Изготовим по вашему чертежу.
