Фермы и опоры переходов трубопроводов над автодорогами

Стальные конструкции надземных переходов трубопроводов водоснабжения и канализации над автомобильными дорогами по серии 3.900.9-13: сварные фермы пролётного строения из парных уголков и промежуточные и анкерные опоры из двутавров и уголков. Режем, свариваем, сверлим и окрашиваем под заказ по чертежам КМ серии, разрабатываем КМД, фермы собираем в цехе целиком. Тип перехода и марки элементов подбирают в проекте по нагрузкам и диаметрам труб. Фундаменты и монтаж — не наша работа. Цену и срок рассчитываем по запросу.

Серия 3.900.9-13 вып. 2 6 поз.

Артикул	Наименование	Цена и срок	Действия

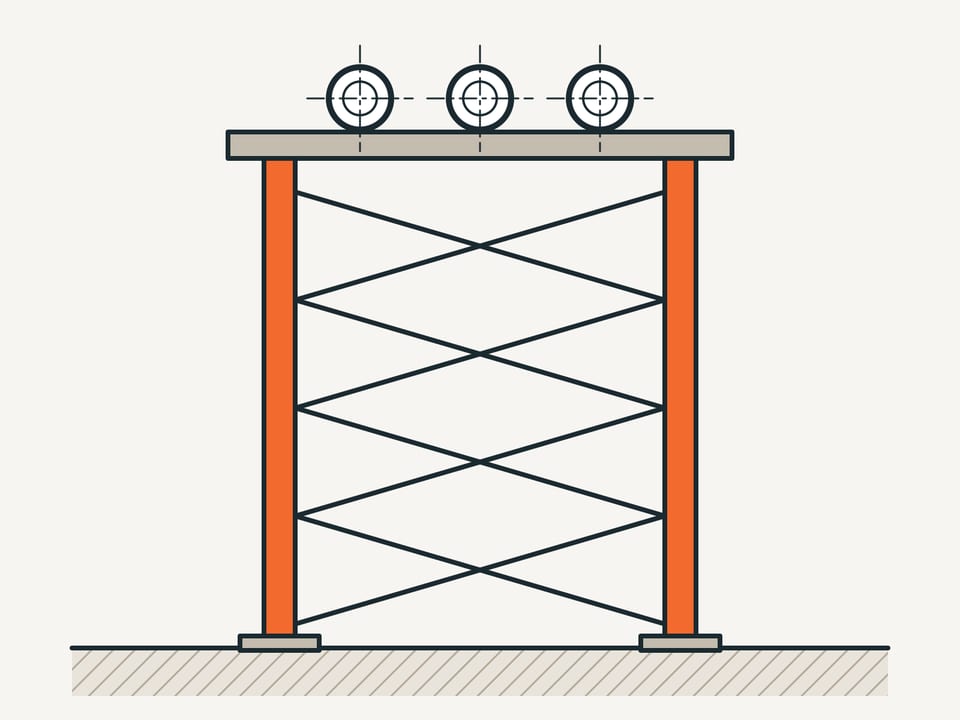

Артикул: Оп-1	Опора промежуточная стальная перехода трубопроводов над автодорогой Оп-1 Серия 3.900.9-13 вып. 2, высота 7200 мм; стойки из двутавра 20К1, ригели из двутавра 20Ш1 и швеллера 16, решётка из парных уголков 80×6, 70×5, 50×5; сталь 09Г2С (лист 11.1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: Оп-2	Опора анкерная стальная перехода трубопроводов над автодорогой Оп-2 Серия 3.900.9-13 вып. 2, высота 7200 мм, ширина 3200 мм; стойки из двутавра 20К1, ригели из двутавра 20Ш1 и швеллера 16, крестовые связи из парных уголков; сталь 09Г2С (лист 11.1) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ФП-1	Ферма пролётного строения перехода трубопроводов над автодорогой пролётом 15 м ФП-1 Серия 3.900.9-13 вып. 2, пролёт 15000 мм, высота 2200 мм, шесть панелей по 2500 мм; верхний пояс — два уголка 100×63×8, нижний — два уголка 80×6; сталь 09Г2С; для двух трубопроводов диаметром 159–530 мм (листы 4, 17) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

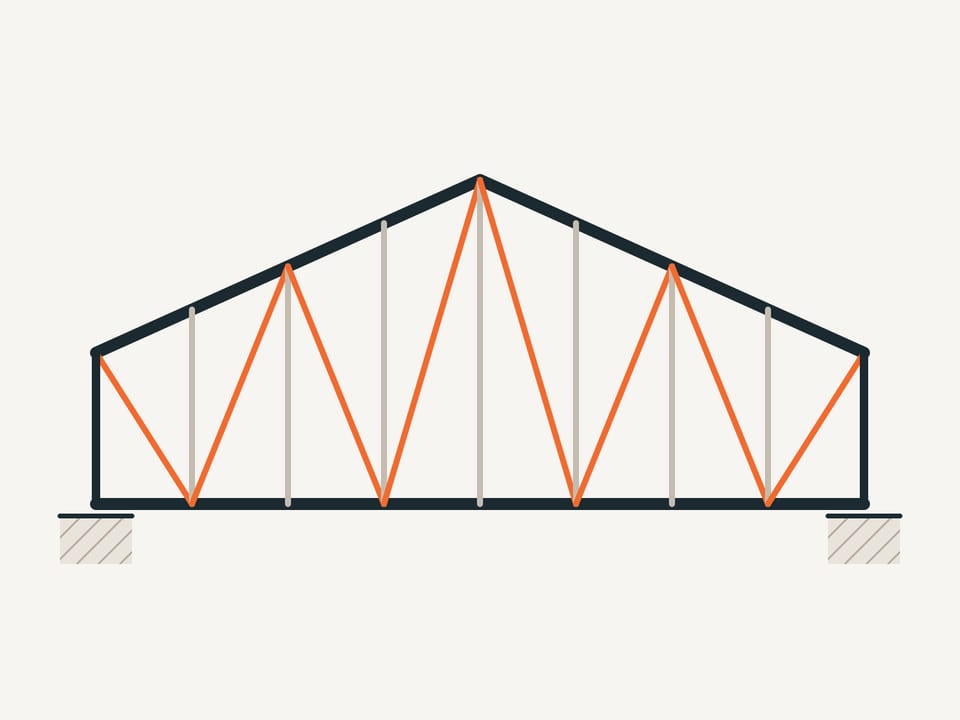

Артикул: ФП-2	Ферма пролётного строения перехода трубопроводов над автодорогой пролётом 18 м, для труб 159 мм ФП-2 Серия 3.900.9-13 вып. 2, пролёт 18000 мм, высота 2200 мм, восемь панелей по 2250 мм; верхний пояс — два уголка 100×63×8, нижний — два уголка 70×5; сталь 09Г2С; для двух трубопроводов диаметром 159 мм (листы 5, 17) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ФП-3	Ферма пролётного строения перехода трубопроводов над автодорогой пролётом 18 м, для труб 273 мм ФП-3 Серия 3.900.9-13 вып. 2, пролёт 18000 мм, высота 2200 мм, шесть панелей по 3000 мм; верхний пояс — два уголка 125×80×8, нижний — два уголка 80×6; сталь 09Г2С; для двух трубопроводов диаметром 273 мм (листы 6, 18) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: ФП-4	Ферма пролётного строения перехода трубопроводов над автодорогой пролётом 18 м, для труб 325–530 мм ФП-4 Серия 3.900.9-13 вып. 2, пролёт 18000 мм, высота 2200 мм, шесть панелей по 3000 мм; верхний пояс — два уголка 125×80×8, нижний — два уголка 80×6, решётка и усилия — по геометрической схеме; сталь 09Г2С; для двух трубопроводов диаметром 325–530 мм (листы 7, 18) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

Нет нужного исполнения? Изготовим по вашему чертежу.
