Кронштейны, рамы проходных плит, уголки и связи для коробчатых шин и главных троллеев

Стальные изделия для ошиновки закрытых подстанций коробчатыми шинами по серии 5.407-9 и для прокладки главных троллеев кранов по серии 5.407-37: сварные кронштейны из листа, рама проходной плиты под три изолятора, крепёжные уголки и ушки к ней, скоба под троллейный кронштейн и монтажная связь из уголка. Режем лист на лазере, уголок — на пиле, сверлим, свариваем и окрашиваем. Шины, изоляторы и заводские кронштейны подбирает проект. Цену и срок рассчитываем по запросу.

Серия 5.407-9 12 поз.

Артикул	Наименование	Цена и срок	Действия
Артикул: 5.407-9 в.2 л.78 исп.1	Кронштейн сварной из листа 8 мм с опорными пластинами 52×200 мм, исп. 1 5.407-9 в.2 л.78 исп.1 Серия 5.407-9, сварной кронштейн из листа 8 мм по ГОСТ 19903-74: пластина 200 × 200 мм с четырьмя отверстиями Ø 18 мм, две пластины 52×200 мм, приваренные на расстоянии 120 мм (катет 8 по ГОСТ 5264-69); размеры по таблице исполнений A 110 мм, Б 60 мм; покрытие — эмаль ПФ-115 серая по ГОСТ 6465-76 или порошковая по согласованию; марку стали задаёт проект (серия 5.407-9, вып. 2, лист 78, стр. 55 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-9 в.2 л.78 исп.2	Кронштейн сварной из листа 8 мм с опорными пластинами 52×350 мм, исп. 2 5.407-9 в.2 л.78 исп.2 Серия 5.407-9, сварной кронштейн из листа 8 мм по ГОСТ 19903-74: пластина 200 × 200 мм с четырьмя отверстиями Ø 18 мм, две пластины 52×350 мм, приваренные на расстоянии 120 мм (катет 8 по ГОСТ 5264-69); размеры по таблице исполнений A 260 мм, Б 60 мм; покрытие — эмаль ПФ-115 серая по ГОСТ 6465-76 или порошковая по согласованию; марку стали задаёт проект (серия 5.407-9, вып. 2, лист 78, стр. 55 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

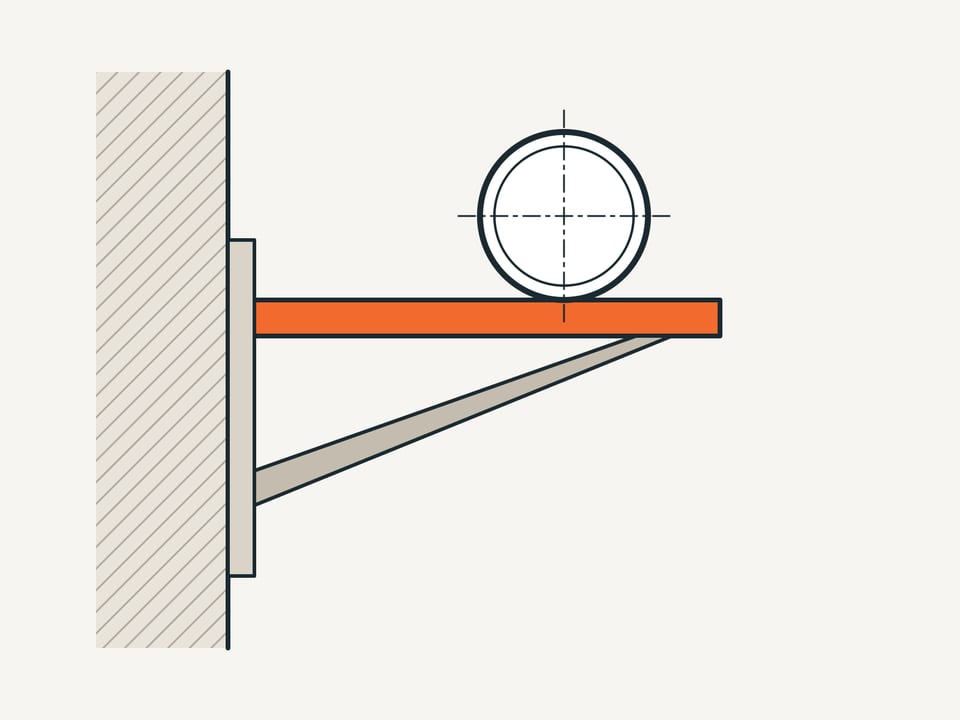

Артикул: 5.407-9 в.2 л.78 исп.3	Кронштейн сварной из листа 8 мм с опорными пластинами 69×200 мм, исп. 3 5.407-9 в.2 л.78 исп.3 Серия 5.407-9, сварной кронштейн из листа 8 мм по ГОСТ 19903-74: пластина 200 × 200 мм с четырьмя отверстиями Ø 18 мм, две пластины 69×200 мм, приваренные на расстоянии 120 мм (катет 8 по ГОСТ 5264-69); размеры по таблице исполнений A 110 мм, Б 77 мм; покрытие — эмаль ПФ-115 серая по ГОСТ 6465-76 или порошковая по согласованию; марку стали задаёт проект (серия 5.407-9, вып. 2, лист 78, стр. 55 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-9 в.2 л.78 исп.4	Кронштейн сварной из листа 8 мм с опорными пластинами 69×350 мм, исп. 4 5.407-9 в.2 л.78 исп.4 Серия 5.407-9, сварной кронштейн из листа 8 мм по ГОСТ 19903-74: пластина 200 × 200 мм с четырьмя отверстиями Ø 18 мм, две пластины 69×350 мм, приваренные на расстоянии 120 мм (катет 8 по ГОСТ 5264-69); размеры по таблице исполнений A 260 мм, Б 77 мм; покрытие — эмаль ПФ-115 серая по ГОСТ 6465-76 или порошковая по согласованию; марку стали задаёт проект (серия 5.407-9, вып. 2, лист 78, стр. 55 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-9 в.2 л.78 исп.5	Кронштейн сварной из листа 8 мм с опорными пластинами 119×200 мм, исп. 5 5.407-9 в.2 л.78 исп.5 Серия 5.407-9, сварной кронштейн из листа 8 мм по ГОСТ 19903-74: пластина 200 × 200 мм с четырьмя отверстиями Ø 18 мм, две пластины 119×200 мм, приваренные на расстоянии 120 мм (катет 8 по ГОСТ 5264-69); размеры по таблице исполнений A 110 мм, Б 127 мм; покрытие — эмаль ПФ-115 серая по ГОСТ 6465-76 или порошковая по согласованию; марку стали задаёт проект (серия 5.407-9, вып. 2, лист 78, стр. 55 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-9 в.2 л.78 исп.6	Кронштейн сварной из листа 8 мм с опорными пластинами 119×350 мм, исп. 6 5.407-9 в.2 л.78 исп.6 Серия 5.407-9, сварной кронштейн из листа 8 мм по ГОСТ 19903-74: пластина 200 × 200 мм с четырьмя отверстиями Ø 18 мм, две пластины 119×350 мм, приваренные на расстоянии 120 мм (катет 8 по ГОСТ 5264-69); размеры по таблице исполнений A 260 мм, Б 127 мм; покрытие — эмаль ПФ-115 серая по ГОСТ 6465-76 или порошковая по согласованию; марку стали задаёт проект (серия 5.407-9, вып. 2, лист 78, стр. 55 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-9 в.2 л.80 исп.1	Рама проходной плиты под три изолятора для коробчатых шин 6–10 кВ, длина 2226 мм, исп. 1 5.407-9 в.2 л.80 исп.1 Серия 5.407-9, сварная рама из уголка 63×63×6 по ГОСТ 8509-72: продольные уголки L 2100 мм (2 шт.), уголки по л. 83 (2 шт.), уголки по л. 84 и по л. 85 (по 6 шт.), ушки по л. 86 (2 шт.), уголки L 70 мм (2 шт.); размеры по таблице исполнений Б 700 мм, В 2112 мм, Г 2226 мм, высота рамы 826 мм; отверстия Ø 20 и Ø 11 мм по листу; под асбестоцементные плиты л. 81, 82 и три проходных изолятора (в поставку не входят); сварка по ГОСТ 5264-69, покрытие — эмаль ПФ-115 серая по ГОСТ 6465-76 или порошковая по согласованию; марку стали задаёт проект (серия 5.407-9, вып. 2, лист 80, стр. 57 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-9 в.2 л.80 исп.2	Рама проходной плиты под три изолятора для коробчатых шин 6–10 кВ, длина 2426 мм, исп. 2 5.407-9 в.2 л.80 исп.2 Серия 5.407-9, сварная рама из уголка 63×63×6 по ГОСТ 8509-72: продольные уголки L 2300 мм (2 шт.), уголки по л. 83 (2 шт.), уголки по л. 84 и по л. 85 (по 6 шт.), ушки по л. 86 (2 шт.), уголки L 70 мм (2 шт.); размеры по таблице исполнений Б 800 мм, В 2312 мм, Г 2426 мм, высота рамы 826 мм; отверстия Ø 20 и Ø 11 мм по листу; под асбестоцементные плиты л. 81, 82 и три проходных изолятора (в поставку не входят); сварка по ГОСТ 5264-69, покрытие — эмаль ПФ-115 серая по ГОСТ 6465-76 или порошковая по согласованию; марку стали задаёт проект (серия 5.407-9, вып. 2, лист 80, стр. 57 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-9 в.2 л.83	Уголок рамы проходной плиты 63×6 длиной 826 мм 5.407-9 в.2 л.83 Серия 5.407-9, уголок 63×63×6 по ГОСТ 8509-72 длиной 826 мм с подрезкой полки по концам (по листу); деталь рамы л. 80, 2 шт. на раму (серия 5.407-9, вып. 2, лист 83, стр. 59 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-9 в.2 л.84	Уголок крепёжный 63×6 длиной 194 мм со скосом 45°, по листу 84 5.407-9 в.2 л.84 Серия 5.407-9, уголок 63×63×6 по ГОСТ 8509-72 длиной 194 мм, отверстия Ø 11 и Ø 18 мм на расстоянии 140 мм, скос полки 45°; деталь рамы л. 80, 6 шт. на раму; применяется вместе с уголком л. 85 (серия 5.407-9, вып. 2, лист 84, стр. 59 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

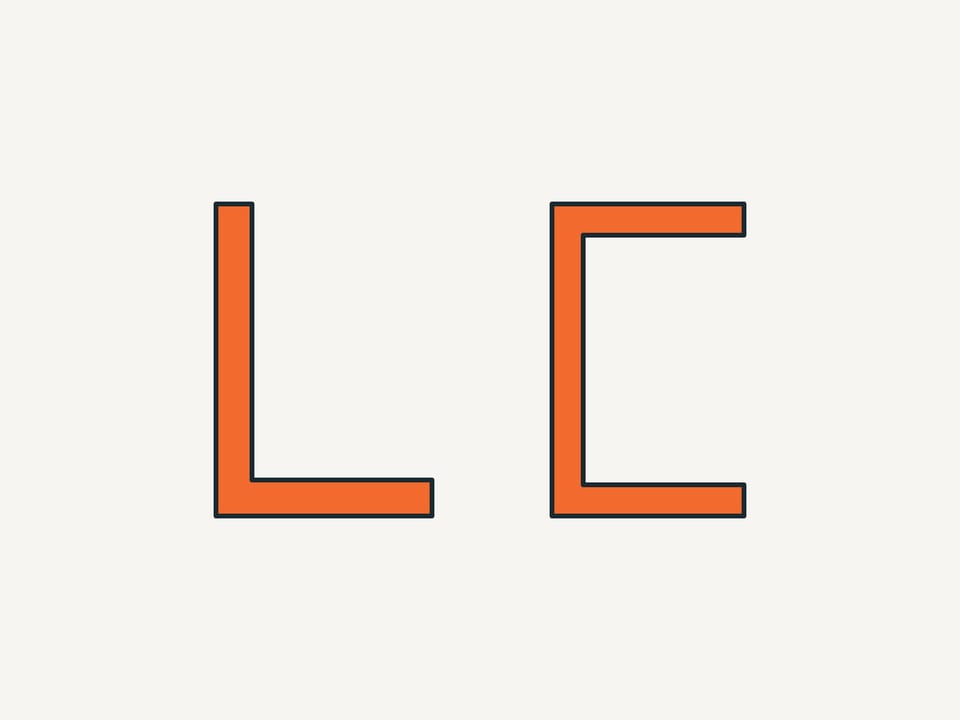

Артикул: 5.407-9 в.2 л.85	Уголок крепёжный 63×6 длиной 194 мм со скосом 45°, по листу 85 5.407-9 в.2 л.85 Серия 5.407-9, уголок 63×63×6 по ГОСТ 8509-72 длиной 194 мм, отверстия Ø 11 и Ø 18 мм на расстоянии 140 мм, скос полки 45°; деталь рамы л. 80, 6 шт. на раму; применяется вместе с уголком л. 84 (серия 5.407-9, вып. 2, лист 85, стр. 60 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

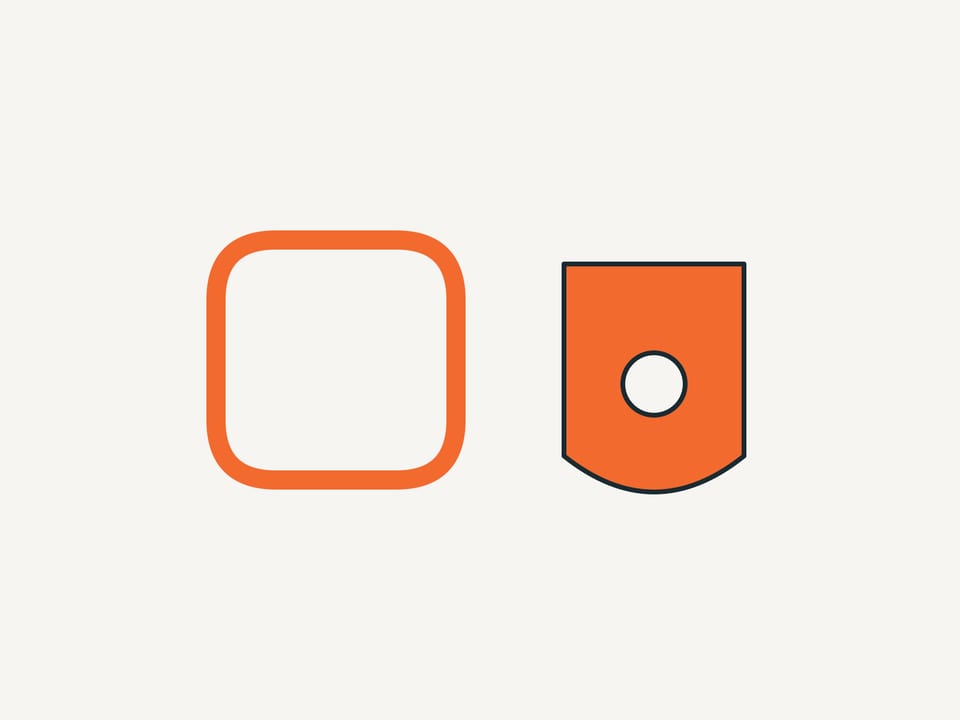

Артикул: 5.407-9 в.2 л.86	Ушко из листа 6 мм 70 × 70 мм с отверстием Ø 30 мм 5.407-9 в.2 л.86 Серия 5.407-9, пластина из листа 6 мм по ГОСТ 19903-74 70 × 70 мм со срезанными углами 15 мм и отверстием Ø 30 мм — лазерная резка; деталь рамы л. 80, 2 шт. на раму (серия 5.407-9, вып. 2, лист 86, стр. 60 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

Серия 5.407-37 2 поз.

Артикул	Наименование	Цена и срок	Действия
Артикул: 5.407-37 в.2 л.13	Скоба из уголка 50×5 для троллейного кронштейна К43У1 / К47У1 5.407-37 в.2 л.13 Серия 5.407-37, сварная скоба из уголка 50×50×5 по ГОСТ 8509-72: стойка L 293 мм (1 шт.) и полки L 210 мм с отверстием Ø 17 мм (2 шт.), высота 303 мм, вылет 210 мм; сварка по ГОСТ 5264-80; для установки кронштейнов К43У1 и К47У1 (изделия Главэлектромонтажа, в поставку не входят) на металлических балках; марку стали задаёт проект (серия 5.407-37, вып. 2, лист 13, стр. 14 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: 5.407-37 в.2 л.15	Связь из уголка 75×6 длиной 12000 мм для блока троллейных кронштейнов 5.407-37 в.2 л.15 Серия 5.407-37, уголок 75×75×6 по ГОСТ 8509-72 длиной 12000 мм с четырьмя пазами 13 × 40 мм (1500 мм от торца, далее через 3000 мм); две связи объединяют четыре кронштейна в блочную конструкцию (л. 14) и снимаются после крепления кронштейнов на рёбрах жёсткости металлических подкрановых балок (серия 5.407-37, вып. 2, лист 15, стр. 16 альбома) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

Нет нужного исполнения? Изготовим по вашему чертежу.
