Опорные металлоконструкции блоков агрегированных водоподогревателей

Опорные металлоконструкции под блоки агрегированных водоподогревателей тепловых пунктов и котельных по серии 5.903-16: сварные рамы со стойками из швеллера, крестовыми растяжками и опорной рамой из уголка, с кронштейнами под трубопроводы обвязки. Режем прокат в размер, вырезаем пластины и планки на лазере, сверлим отверстия, свариваем сплошным швом и окрашиваем по проекту. Опору подбирают по марке блока, которую указывает проект теплового пункта. Цену и срок рассчитываем по запросу.

Серия 5.903-16 вып. 2 18 поз.

Артикул	Наименование	Цена и срок	Действия
Артикул: БТ2-1.0	Опора блока водоподогревателей БТ2-1.0 из швеллера № 8 и уголка БТ2-1.0 Серия 5.903-16 вып. 2, стойки — 4 шт. из швеллера № 8 по ГОСТ 8240-89 длиной 1135 мм; растяжки — 4 шт. из уголка 32×32×3 по ГОСТ 8509-86 длиной 1540 мм; опорная рама — по 2 уголка 56×56×4 длиной 500 и 3240 мм; планки — 4 шт. из листа 4 мм 100 × 300 мм по ГОСТ 19903-74; пластины с отверстием, кронштейны под трубопроводы обвязки и растяжки в сборе — по листам выпуска; сварка по ГОСТ 5264-80 сплошным швом по контуру прилегания, катет равен наименьшей толщине свариваемых деталей, электроды Э42А по ГОСТ 9467-75; сталь Ст3кп по ГОСТ 535-88, лист ВСт3 по ГОСТ 14637-79 или по проекту (5.903-16.2-01 000, стр. 4 скана выпуска 2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: БТ2-1.1	Опора блока водоподогревателей БТ2-1.1 из швеллера № 8 и уголка БТ2-1.1 Серия 5.903-16 вып. 2, стойки — 4 шт. из швеллера № 8 по ГОСТ 8240-89 длиной 1135 мм; растяжки — 4 шт. из равнополочного уголка длиной 1540 мм (сечение — по листу серии); опорная рама — по 2 уголка 56×56×4 длиной 500 и 3240 мм; планки — 4 шт. из листа 4 мм 75 × 300 мм по ГОСТ 19903-74; пластины с отверстием, кронштейны под трубопроводы обвязки и растяжки в сборе — по листам выпуска; сварка по ГОСТ 5264-80 сплошным швом по контуру прилегания, катет равен наименьшей толщине свариваемых деталей, электроды Э42А по ГОСТ 9467-75; сталь Ст3кп по ГОСТ 535-88, лист ВСт3 по ГОСТ 14637-79 или по проекту (5.903-16.2-06 000, стр. 10 скана выпуска 2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

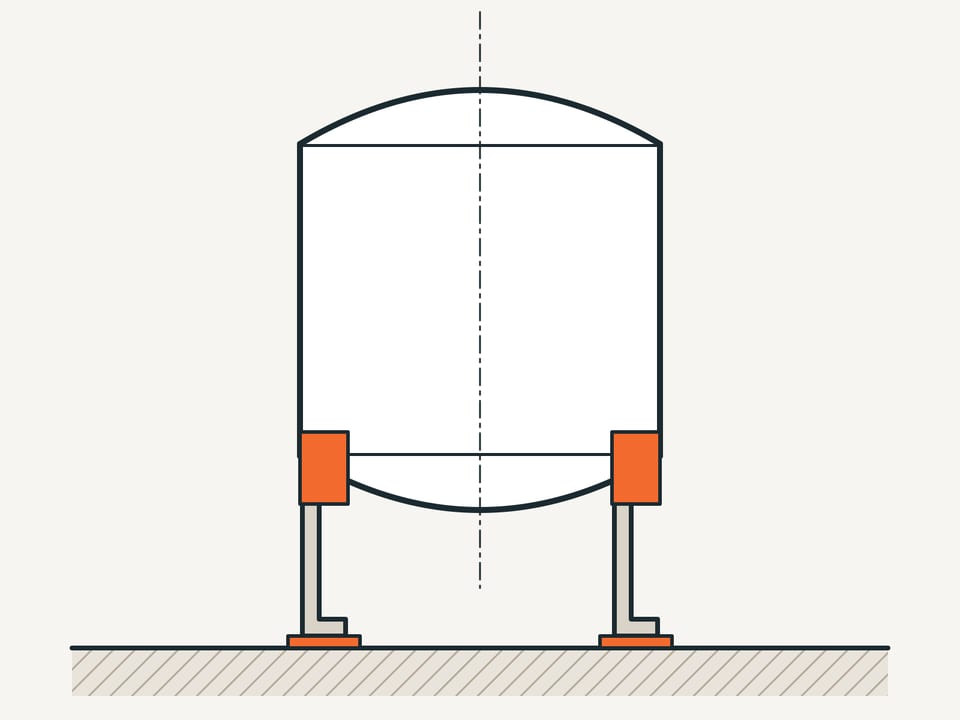

Артикул: БТ2-1.2	Опора блока водоподогревателей БТ2-1.2 из швеллера № 8 и уголка БТ2-1.2 Серия 5.903-16 вып. 2, стойки — 4 шт. из швеллера № 8 по ГОСТ 8240-89 длиной 1135 мм; растяжки — 4 шт. из равнополочного уголка длиной 1540 мм (сечение — по листу серии); опорная рама — по 2 уголка 56×56×4 длиной 500 и 3240 мм; планки — 4 шт. из листа 4 мм 200 × 100 мм по ГОСТ 19903-74; пластины с отверстием, кронштейны под трубопроводы обвязки и растяжки в сборе — по листам выпуска; сварка по ГОСТ 5264-80 сплошным швом по контуру прилегания, катет равен наименьшей толщине свариваемых деталей, электроды Э42А по ГОСТ 9467-75; сталь Ст3кп по ГОСТ 535-88, лист ВСт3 по ГОСТ 14637-79 или по проекту (5.903-16.2-07 000, стр. 13 скана выпуска 2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: БТ2-2.0	Опора блока водоподогревателей БТ2-2.0 из швеллера № 8 и уголка БТ2-2.0 Серия 5.903-16 вып. 2, высота опоры 1350 мм, стойки — 4 шт. из швеллера № 8 по ГОСТ 8240-89 длиной 1335 мм; растяжки — 4 шт. из уголка 32×32×4 по ГОСТ 8509-86 длиной 1490 мм; опорная рама — по 2 уголка 56×56×4 длиной 700 и 3080 мм; планки — 4 шт. из листа 4 мм 100 × 150 мм по ГОСТ 19903-74; пластины с отверстием, кронштейны под трубопроводы обвязки и растяжки в сборе — по листам выпуска; сварка по ГОСТ 5264-80 сплошным швом по контуру прилегания, катет равен наименьшей толщине свариваемых деталей, электроды Э42А по ГОСТ 9467-75; сталь Ст3кп по ГОСТ 535-88, лист ВСт3 по ГОСТ 14637-79 или по проекту (5.903-16.2-02 000, стр. 4 скана выпуска 2, СБ — стр. 6) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: БТ2-2.1	Опора блока водоподогревателей БТ2-2.1 из швеллера № 8 и уголка БТ2-2.1 Серия 5.903-16 вып. 2, стойки — 4 шт. из швеллера № 8 по ГОСТ 8240-89 длиной 1600 мм; растяжки — 4 шт. из равнополочного уголка длиной 1555 мм (сечение — по листу серии); опорная рама — по 2 уголка 56×56×4 длиной 700 и 3080 мм; планки — 4 шт. из листа 4 мм 150 × 75 мм по ГОСТ 19903-74; пластины с отверстием, кронштейны под трубопроводы обвязки и растяжки в сборе — по листам выпуска; сварка по ГОСТ 5264-80 сплошным швом по контуру прилегания, катет равен наименьшей толщине свариваемых деталей, электроды Э42А по ГОСТ 9467-75; сталь Ст3кп по ГОСТ 535-88, лист ВСт3 по ГОСТ 14637-79 или по проекту (5.903-16.2-08 000, стр. 13 скана выпуска 2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: БТ2-2.2	Опора блока водоподогревателей БТ2-2.2 из швеллера № 8 и уголка БТ2-2.2 Серия 5.903-16 вып. 2, стойки — 4 шт. из швеллера № 8 по ГОСТ 8240-89 длиной 1335 мм; растяжки — 4 шт. из уголка 32×32×4 по ГОСТ 8509-86 длиной 1490 мм; опорная рама — по 2 уголка длиной 700 и 3080 мм (сечение — по листу серии); планки — 4 шт. из листа 4 мм 100 × 150 мм по ГОСТ 19903-74; пластины с отверстием, кронштейны под трубопроводы обвязки и растяжки в сборе — по листам выпуска; сварка по ГОСТ 5264-80 сплошным швом по контуру прилегания, катет равен наименьшей толщине свариваемых деталей, электроды Э42А по ГОСТ 9467-75; сталь Ст3кп по ГОСТ 535-88, лист ВСт3 по ГОСТ 14637-79 или по проекту (5.903-16.2-09 000, стр. 16 скана выпуска 2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: БТ2-3.1	Опора блока водоподогревателей БТ2-3.1 из швеллера № 10 и уголка БТ2-3.1 Серия 5.903-16 вып. 2, стойки — 4 шт. из швеллера № 10 по ГОСТ 8240-89 длиной 1985 мм; растяжки — 4 шт. из уголка 32×32×4 по ГОСТ 8509-86 длиной 1665 мм; опорная рама — по 2 уголка 63×63×5 длиной 900 и 3080 мм; планки — 4 шт. из листа 4 мм 150 × 150 мм по ГОСТ 19903-74; пластины с отверстием, кронштейны под трубопроводы обвязки и растяжки в сборе — по листам выпуска; сварка по ГОСТ 5264-80 сплошным швом по контуру прилегания, катет равен наименьшей толщине свариваемых деталей, электроды Э42А по ГОСТ 9467-75; сталь Ст3кп по ГОСТ 535-88, лист ВСт3 по ГОСТ 14637-79 или по проекту (5.903-16.2-10 000, стр. 16 скана выпуска 2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: БТ2-3.2	Опора блока водоподогревателей БТ2-3.2 из швеллера № 10 и уголка БТ2-3.2 Серия 5.903-16 вып. 2, стойки — 4 шт. из швеллера № 10 по ГОСТ 8240-89 длиной 1985 мм; растяжки — 4 шт. из уголка 45×45×4 по ГОСТ 8509-86 длиной 1665 мм; опорная рама — по 2 уголка 63×63×5 длиной 900 и 3080 мм; планки — 4 шт. из листа 4 мм 150 × 150 мм по ГОСТ 19903-74; пластины с отверстием, кронштейны под трубопроводы обвязки и растяжки в сборе — по листам выпуска; сварка по ГОСТ 5264-80 сплошным швом по контуру прилегания, катет равен наименьшей толщине свариваемых деталей, электроды Э42А по ГОСТ 9467-75; сталь Ст3кп по ГОСТ 535-88, лист ВСт3 по ГОСТ 14637-79 или по проекту (5.903-16.2-11 000, стр. 19 скана выпуска 2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: БТ2-4.0	Опора блока водоподогревателей БТ2-4.0 из швеллера № 10 и уголка БТ2-4.0 Серия 5.903-16 вып. 2, высота опоры 2025 мм, стойки — 4 шт. из швеллера № 10 по ГОСТ 8240-89 длиной 2010 мм; растяжки — 4 шт. из уголка 45×45×4 по ГОСТ 8509-86 длиной 1655 мм; опорная рама — по 2 уголка 63×63×5 длиной 900 и 3080 мм; планки — 4 шт. из листа 4 мм 75 × 200 мм по ГОСТ 19903-74; пластины с отверстием, кронштейны под трубопроводы обвязки и растяжки в сборе — по листам выпуска; сварка по ГОСТ 5264-80 сплошным швом по контуру прилегания, катет равен наименьшей толщине свариваемых деталей, электроды Э42А по ГОСТ 9467-75; сталь Ст3кп по ГОСТ 535-88, лист ВСт3 по ГОСТ 14637-79 или по проекту (5.903-16.2-03 000, стр. 7 скана выпуска 2, СБ — стр. 8) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: БТ2-4.1	Опора блока водоподогревателей БТ2-4.1 из швеллера № 10 и уголка БТ2-4.1 Серия 5.903-16 вып. 2, стойки — 4 шт. из швеллера № 10 по ГОСТ 8240-89 длиной 1985 мм; растяжки — 4 шт. из уголка 45×45×4 по ГОСТ 8509-86 длиной 1665 мм; опорная рама — по 2 уголка 63×63×5 длиной 900 и 3080 мм; планки — 4 шт. из листа 4 мм 150 × 150 мм по ГОСТ 19903-74; пластины с отверстием, кронштейны под трубопроводы обвязки и растяжки в сборе — по листам выпуска; сварка по ГОСТ 5264-80 сплошным швом по контуру прилегания, катет равен наименьшей толщине свариваемых деталей, электроды Э42А по ГОСТ 9467-75; сталь Ст3кп по ГОСТ 535-88, лист ВСт3 по ГОСТ 14637-79 или по проекту (5.903-16.2-12 000, стр. 19 скана выпуска 2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: БТ2-5.1	Опора блока водоподогревателей БТ2-5.1 из швеллера № 10 и уголка БТ2-5.1 Серия 5.903-16 вып. 2, стойки — 4 шт. из швеллера № 10 по ГОСТ 8240-89 длиной 2485 мм; растяжки — 4 шт. из уголка 45×45×4 по ГОСТ 8509-86 длиной 1805 мм; опорная рама — по 2 уголка 63×63×5 длиной 1100 и 3080 мм; планки — 4 шт. из листа 4 мм 150 × 150 мм по ГОСТ 19903-74; пластины с отверстием, кронштейны под трубопроводы обвязки и растяжки в сборе — по листам выпуска; сварка по ГОСТ 5264-80 сплошным швом по контуру прилегания, катет равен наименьшей толщине свариваемых деталей, электроды Э42А по ГОСТ 9467-75; сталь Ст3кп по ГОСТ 535-88, лист ВСт3 по ГОСТ 14637-79 или по проекту (5.903-16.2-13 000, стр. 22 скана выпуска 2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: БТ2-5.2	Опора блока водоподогревателей БТ2-5.2 из швеллера № 10 и уголка БТ2-5.2 Серия 5.903-16 вып. 2, стойки — 4 шт. из швеллера № 10 по ГОСТ 8240-89 длиной 2485 мм; растяжки — 4 шт. из уголка 45×45×4 по ГОСТ 8509-86 длиной 1805 мм; опорная рама — по 2 уголка 63×63×5 длиной 1100 и 3080 мм; планки — 4 шт. из листа 4 мм 150 × 150 мм по ГОСТ 19903-74; пластины с отверстием, кронштейны под трубопроводы обвязки и растяжки в сборе — по листам выпуска; сварка по ГОСТ 5264-80 сплошным швом по контуру прилегания, катет равен наименьшей толщине свариваемых деталей, электроды Э42А по ГОСТ 9467-75; сталь Ст3кп по ГОСТ 535-88, лист ВСт3 по ГОСТ 14637-79 или по проекту (5.903-16.2-14 000, стр. 22 скана выпуска 2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: БТ2-6.0	Опора блока водоподогревателей БТ2-6.0 из швеллера № 10 и уголка БТ2-6.0 Серия 5.903-16 вып. 2, высота опоры 2450 мм, стойки — 4 шт. из швеллера № 10 по ГОСТ 8240-89 длиной 2435 мм; растяжки — 4 шт. из уголка 45×45×4 по ГОСТ 8509-86 длиной 1780 мм; опорная рама — по 2 уголка 63×63×5 длиной 1020 и 3080 мм; планки — 4 шт. из листа 4 мм 75 × 200 мм по ГОСТ 19903-74; пластины с отверстием, кронштейны под трубопроводы обвязки и растяжки в сборе — по листам выпуска; сварка по ГОСТ 5264-80 сплошным швом по контуру прилегания, катет равен наименьшей толщине свариваемых деталей, электроды Э42А по ГОСТ 9467-75; сталь Ст3кп по ГОСТ 535-88, лист ВСт3 по ГОСТ 14637-79 или по проекту (5.903-16.2-04 000, стр. 7 скана выпуска 2, СБ — стр. 9) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: БТ2-6.1	Опора блока водоподогревателей БТ2-6.1 из швеллера № 10 и уголка БТ2-6.1 Серия 5.903-16 вып. 2, стойки — 4 шт. из швеллера № 10 по ГОСТ 8240-89 длиной 2785 мм; растяжки — 4 шт. из равнополочного уголка длиной 1860 мм (сечение — по листу серии); опорная рама — по 2 уголка 63×63×5 длиной 1300 и 2980 мм; планки — 4 шт. из листа 4 мм 150 × 150 мм по ГОСТ 19903-74; пластины с отверстием, кронштейны под трубопроводы обвязки и растяжки в сборе — по листам выпуска; сварка по ГОСТ 5264-80 сплошным швом по контуру прилегания, катет равен наименьшей толщине свариваемых деталей, электроды Э42А по ГОСТ 9467-75; сталь Ст3кп по ГОСТ 535-88, лист ВСт3 по ГОСТ 14637-79 или по проекту (5.903-16.2-15 000, стр. 25 скана выпуска 2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: БТ2-6.2	Опора блока водоподогревателей БТ2-6.2 из швеллера № 10 и уголка БТ2-6.2 Серия 5.903-16 вып. 2, стойки — 4 шт. из швеллера № 10 по ГОСТ 8240-89 длиной 2145 мм; растяжки — 4 шт. из уголка 45×45×4 по ГОСТ 8509-86 длиной 1665 мм; опорная рама — по 2 уголка 63×63×5 длиной 1300 и 2980 мм; планки — 4 шт. из листа 4 мм 150 × 150 мм по ГОСТ 19903-74; пластины с отверстием, кронштейны под трубопроводы обвязки и растяжки в сборе — по листам выпуска; сварка по ГОСТ 5264-80 сплошным швом по контуру прилегания, катет равен наименьшей толщине свариваемых деталей, электроды Э42А по ГОСТ 9467-75; сталь Ст3кп по ГОСТ 535-88, лист ВСт3 по ГОСТ 14637-79 или по проекту (5.903-16.2-16 000, стр. 25 скана выпуска 2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: БТ2-7.0	Опора блока водоподогревателей БТ2-7.0 из швеллера № 10 и уголка БТ2-7.0 Серия 5.903-16 вып. 2, стойки — 4 шт. из швеллера № 10 по ГОСТ 8240-89 длиной 2785 мм; растяжки — 4 шт. из уголка 45×45×4 по ГОСТ 8509-86 длиной 1860 мм; опорная рама — по 2 уголка 63×63×5 длиной 1300 и 2980 мм; планки — 4 шт. из листа 4 мм 150 × 150 мм по ГОСТ 19903-74; пластины с отверстием, кронштейны под трубопроводы обвязки и растяжки в сборе — по листам выпуска; сварка по ГОСТ 5264-80 сплошным швом по контуру прилегания, катет равен наименьшей толщине свариваемых деталей, электроды Э42А по ГОСТ 9467-75; сталь Ст3кп по ГОСТ 535-88, лист ВСт3 по ГОСТ 14637-79 или по проекту (5.903-16.2-05 000, стр. 10 скана выпуска 2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: БТ2-7.1	Опора блока водоподогревателей БТ2-7.1 из швеллера № 10 и уголка БТ2-7.1 Серия 5.903-16 вып. 2, стойки — 4 шт. из швеллера № 10 по ГОСТ 8240-89 длиной 2885 мм; растяжки — 4 шт. из уголка 45×45×4 по ГОСТ 8509-86 длиной 1885 мм; опорная рама — по 2 уголка 63×63×5 длиной 1300 и 2980 мм; планки — 4 шт. из листа 4 мм 150 × 150 мм по ГОСТ 19903-74; пластины с отверстием, кронштейны под трубопроводы обвязки и растяжки в сборе — по листам выпуска; сварка по ГОСТ 5264-80 сплошным швом по контуру прилегания, катет равен наименьшей толщине свариваемых деталей, электроды Э42А по ГОСТ 9467-75; сталь Ст3кп по ГОСТ 535-88, лист ВСт3 по ГОСТ 14637-79 или по проекту (5.903-16.2-17 000, стр. 28 скана выпуска 2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт
Артикул: БТ2-7.2	Опора блока водоподогревателей БТ2-7.2 из швеллера № 10 и уголка БТ2-7.2 Серия 5.903-16 вып. 2, стойки — 4 шт. из швеллера № 10 по ГОСТ 8240-89 длиной 2960 мм; растяжки — 4 шт. из уголка 45×45×4 по ГОСТ 8509-86 длиной 1915 мм; опорная рама — по 2 уголка 63×63×5 длиной 1300 и 2980 мм; планки — 4 шт. из листа 4 мм 150 × 150 мм по ГОСТ 19903-74; пластины с отверстием, кронштейны под трубопроводы обвязки и растяжки в сборе — по листам выпуска; сварка по ГОСТ 5264-80 сплошным швом по контуру прилегания, катет равен наименьшей толщине свариваемых деталей, электроды Э42А по ГОСТ 9467-75; сталь Ст3кп по ГОСТ 535-88, лист ВСт3 по ГОСТ 14637-79 или по проекту (5.903-16.2-18 000, стр. 28 скана выпуска 2) — под заказ Иллюстрация, не фото изделия	Цена по запросу Изготовление по запросу	−+Запросить расчёт

Нет нужного исполнения? Изготовим по вашему чертежу.
